GeoHash 是一种坐标编码算法，其目的是将一个经纬度坐标编码成一个 Base 32 字符串。

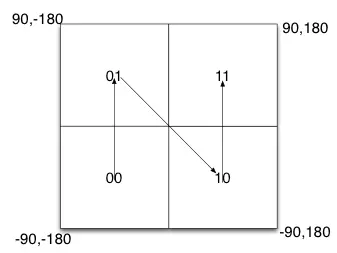

地球经度范围为东经 180° 到西经 180°，纬度范围是南纬 90° 到北纬 90°。在 GeoHash 算法中，将西经设置为负，东经设置为正，南纬设置为负，北纬设置正，则得到经度范围是 [-180，180]，纬度范围是 [-90，90]。每个 GeoHash 都表示地球上的一块区域。例如，我们以赤道和本初子午线为边界，就可以将地球划分为 4 个区域，如下图所示，我们可以为每个区域设置一个二进制编码：

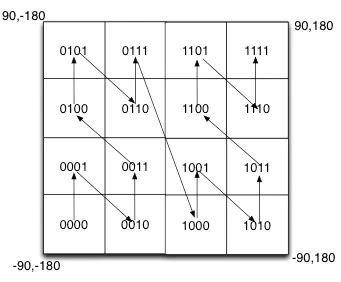

上图只将地球划分为四个区域，没有什么作用，因为粒度实在太大了，实现不了精确的定位和范围搜索功能。我们可以继续对整个地球进行更细致的划分，得到更精准的一个个小区域，如下图所示，然后将这些表示小块区域的二进制进行 Base32 编码得到的字符串，也就是 GeoHash 编码。

下面我们来看计算（40.085138, 116.327313）这个坐标的 GeoHash 的核心流程。

  1. 首先，将地区的经度分为 [-180, 0]、[0, 180]，116° 位于右侧的 [0, 180] 区间，我们使用 1 进行标识。
  2. 然后，继续将 [0, 180] 这个经度范围分为 [0, 90] 以及 [90, 180] 两份，116° 依旧位于右侧的 [90, 180] 区间内，继续用 1 进行标识，得到 11。
  3. 下面继续切分下去，116° 会落到 [90, 135]、[112.5,135] 这几个区间中，对应编码依次变成 110、1101 。前三步的过程如下图所示：


  1. 重复上述切分经度的逻辑 20 次，我们会得到一个非常逼近 116.327313 的经度区间，同时，我们还会得到了 11010010101110001011 这个编码值，这个编码值就用来表示这个逼近 116.327313 的经度区间。
  2. 同理，重复切分纬度的逻辑 20 次，我们也会得到一个逼近 40.085138 的纬度区间，对应的编码是 10111001000000101000。
  3. 为了得到一个完整的 GeoHash 值，我们需要对经度区间编码和纬度区间编码进行组合，这个过程也称为“组码”。这里会在偶数位存储经度编码，奇数位存储纬度编码，如下图所示，得到的 1110011101001001100010101000010011001010。


  1. 最后，使用 Base32 对组码之后的值进行编码，得到 GeoHash 字符串。这里的 Base 32 使用了 0 ~ 9、b ~ z（去掉 a、i、l、o 四个字母）共 32 个字母和数字，映射表如下图所示：

例如，上述示例中（40.085138, 116.327313）这个坐标的 GeoHash 就是 wx4sp16b。

写入 GEO 实现分析

了解了 GeoHash 的基本功能之后，我们来简单介绍一下 Redis 中 Geo 功能。

在最开始，Redis 的 Geo 功能以扩展模块的形式存在，直到在 Redis 3.2 版本，Redis 合并了 Geo 模块，Geo 功能成为了 Redis 默认支持的功能之一。

下面开始介绍第一条与 GEO 相关的命令 —— GEOADD 命令，其完整格式如下：

1
GEOADD key [ NX | XX] [CH] longitude latitude member [ longitude latitude member ...]

GEOADD 命令的功能是：将经纬度计算成 GeoHash 值，然后将 GeoHash 值转成整数作为 member 参数的 score 值，一并存储到 Key 指定的 Sorted Set 集合中。很明显，GEOADD 命令底层使用的是 Sorted Set 集合作为存储，所以 GEOADD 命令里面就有两个核心逻辑需要展开介绍了：一个是计算 GeoHash 值的具体算法实现，另一个是将 GEOADD 命令改写成 ZADD 的逻辑。

首先来看 Redis 对 GeoHash 算法的实现，通过前文对 GeoHash 概念的介绍，同学们可能最先想到的是使用二分法来计算 GeoHash 值的流程。虽然这是可以实现的，但是效率略低。Redis 使用坐标转化的算法实现，其核心逻辑位于 geohashEncode() 函数，片段如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
int geohashEncode(const GeoHashRange *long_range,

    const GeoHashRange *lat_range, double longitude, double latitude,

    uint8_t step, GeoHashBits *hash) {

    ... // 省略其他边界检查的逻辑



    // 计算经纬度的偏移量

    double lat_offset =

        (latitude - lat_range->min) / (lat_range->max - lat_range->min);

    double long_offset =

        (longitude - long_range->min) / (long_range->max - long_range->min);

    //

    lat_offset *= (1ULL << step);

    long_offset *= (1ULL << step);

    hash->bits = interleave64(lat_offset, long_offset);

    return 1;

}

在展开分析这段代码之前，我们先来了解一下 GeoHashRange 结构体。它其中记录了 min、max 两个 double 值，表示一个经纬度的范围。这里的 long_range、lat_range 参数都是 GeoHashRange 类型的指针，分别记录了经纬度的最大值和最小值，即 [-180, 180]、[-90, 90]。

再看 GeoHashBits 结构体，其中维护了一个 uint64_t 类型的 bits 字段，用来存储计算 GeoHash 的二进制结果，还维护了一个 step 字段，用来记录经纬度划分的次数，Redis 中默认是 26 次，也就是说 GeoHash 中经纬度对应的编码分别为 26 位，整个 GeoHash 二进制为 52 位，使用 Base32 编码为每 5 位进行一次编码，最终会得到一个 11 位的 GeoHash 字符串。

了解了核心结构体的作用，我们接下来看 geohashEncode() 函数本身的算法。

首先是计算目标经度在整个经度范围 [-180, 180] 内的偏移，经度也是同理。然后将经纬度的偏移量乘以 2 的 26 次方，也就是划分 26 次。简单理解一下这里乘以 2^26 的逻辑，下图展示了划分 3 次之后的编码情况，我们看到编码是从低到高递增的：


假设我们按照上面的算法计算西经 60°，在划分 3 次的场景中的编码，首先得到西经 60° 落在整个 360° 的 (-60 - (-180)) / 360 = 1 / 3 处，如下图所示，也就是 1/3 * 2^3 = 2 这个区域，对应的编码为 010。


计算完经纬度的编码，最后会调用 interleave64() 函数进行组码，并将最终的 GeoHash 值返回。

介绍完 GeoHash 值的计算之后，接下来看命令的修改逻辑。下面是生成 ZADD 命令以及参数的代码片段和相关注释，其核心原理就是将经纬度参数替换成 GeoHash 值作为 score 值，将 member 参数保留作为 value 值，然后将 GEOADD 命令替换成 ZADD 命令，最后调用 zaddCommand() 函数执行完成 Sorted Set 的写入。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
void geoaddCommand(client *c) {

    ... // 省略其他逻辑

    argv[0] = createRawStringObject("zadd",4); // 将argv[0]设置为ZADD命令

    for (i = 0; i < elements; i++) {

        ... // 省略其他逻辑

        // 将计算得到的GeoHash值作为score

        robj *score = createObject(OBJ_STRING, sdsfromlonglong(bits));

        // 跳过参数中的经纬度参数，只保留member参数作为value值

        robj *val = c->argv[longidx + i * 3 + 2];

        // 将score以及value值记录到argv数组中

        argv[longidx+i*2] = score;

        argv[longidx+1+i*2] = val;

        incrRefCount(val);

    }

    // 将client中的argv、argc字段替换成上面新生成的argv和argc

    replaceClientCommandVector(c,argc,argv);

    // 执行ZADD命令

    zaddCommand(c);

}

查询实现分析

通过对 GEOADD 命令的分析我们知道，实际写入 Sorted Set 的数据是 GeoHash 值以及 member 值。接下来，我们就可以通过 GEOHASH 命令从该 Sorted Set 集合中获取指定 member 对应的 GeoHash 字符串了。GEOHASH 命令的核心逻辑是先通过 zsetScore() 函数从 Sorted Set 中获取对应的 score 值，也就是 GeoHash 值，然后对 GeoHash 值进行 Base32 编码，即每 5 位转换成前文介绍的 Base32 表中的一个字符，得到 GeoHash 字符串返回给客户端。

在有的场景中，我们需要查询的并不是一个 GeoHash 字符串，而是 member 对应的大致坐标，此时我们可以使用 GEOPOS 命令，该命令会先从 Sorted Set 中查询出 GeoHash 值，然后调用 geohashDecode() 函数按照逆向的组码逻辑，拆分出经纬度对应区域编码值，按照经纬度对应的区域编码值确定对应区域的经纬度范围。例如下图所示，前文提到的西经 60° 在切分 3 次的场景中对应 010 区域，该区域的经度范围是 [-90, -45]。最后，调用 geohashDecodeAreaToLongLat() 函数，将经纬度对应的中心点作为该 member 值对应的坐标值返回给客户端。


除了简单查询 member 的大致位置之外，还会有计算两个 member 的大致距离的需求，我们可以使用 GEODIST 命令来实现该需求。GEODIST 命令会计算同一个 Sorted Set 中，两个 member 之间的距离。

GEODIST 命令的核心是：先根据上面介绍的 GEOPOS 命令的逻辑查询到两个 member 对应的大致坐标，然后通过 geohashGetDistance() 函数计算两个坐标之间的距离。有的同学可能觉得直接使用勾股定理就可以了，但是地球是一个椭球形，我们需要使用 Haversine 公式才能正确地计算两点的距离。至于 Haversine 公式的推导过程这里就不做过多展开，同学们可以在 geohashGetDistance() 函数中看到 Haversine 公式的完整实现。

另外，还有两个问题需要说明：一个是如果要计算在不同 Sorted Set 中的两个点的距离，就需要我们在应用层进行处理；另一个是 Redis 使用 GeoHash 的中心点大致表示 member 的坐标，此时在计算两个点的时候，就会出现一些误差，例如下图所示，A、B 两点的距离应该小于两个 GeoHash 中心点的距离，如果业务无法容忍该误差，我们就需要使用其他更精确的解决方案。


除了单点坐标查询、两点之间的距离计算之外，在有的场景中，还可能会查询一个指定范围内出现的点，例如查找周边商家这种需求。此时就可以使用 GEOSEARCH 命令，该命令在 Redis 6.2.0 版本之前对应的是 GEORADIUS 命令，在 6.2.0 版本之后，GEORADIUS 被标记为废弃命令，推荐使用 GEOSEARCH 命令。

下面是 GEOSEARCH 的命令中各个子命令和参数的含义：

1
2
3
4
5
6
7
8
9
10
11
12
13
GEOSEARCH key [FROMMEMBER member] # 使用member作为中心进行查询

 [FROMLONLAT longitude latitude] # 使用指定的经纬度作为中心进行查询

 [BYRADIUS radius M|KM|FT|MI] # 按照圆形范围进行查找，radius为圆形区域的半径

 [BYBOX width height M|KM|FT|MI] # 按照矩形范围进行查找，width、height是矩形的宽和高

 [ASC|DESC]  # 按照距离搜索中心点的距离进行正序或逆序排序

 [COUNT count [ANY]] # 结果集中member的个数

 [WITHCOORD] [WITHDIST] [WITHHASH] #结果集中同时返回经纬度、距中心点距离或是GeoHash值

GEOSEARCH 命令对应的核心逻辑位于 georadiusGeneric() 函数，下面是该函数的核心步骤。

  1. 首先，georadiusGeneric() 函数会解析 GEOSEARCH 命令的参数。第一步就是解析 FROMMEMBER 子命令，如果是根据经纬度查询，则将经纬度信息记录到 shape.xy 数组中；如果是根据 member 元素的位置查询，则从底层的 Sorted Set 中查找对应 GeoHash 值并计算其中心坐标作为查询中心点，记录到 shape.xy 数组中。这里的 shape 其实是 GeoShape 结构体，它用来表示一个查询区域，具体定义如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
typedef struct {

    int type; // 查询查询区域的形状，目前有CIRCULAR_TYPE、RECTANGLE_TYPE两个可选值

    double xy[2]; // 查询中心点的经纬度坐标

    double conversion; // 查询范围的单位转换成m的进制，例如，指定单位是km时，

                       // 该值为1000,指定单位是m时，该值为1

    double bounds[4]; // 记录查询的边界范围，bounds[0]、bounds[1]分别记录了纬

                     // 度的最大值和最小值，bounds[2]、bounds[3]记录了经度的最

                     // 大值和最小值

    union {

        // type为CIRCULAR_TYPE时表示按照圆形区域进行查询，radius记录了圆形的半径

        double radius;

        // type为RECTANGLE_TYPE时表示按照矩形区域进行查询，width、eight记录了宽和高

        struct {

            double height;

            double width;

        } r;

    } t;

} GeoShape;

在 georadiusGeneric() 函数中除了填充 GeoShape.xy 数组记录中心点坐标之外，还会解析 BYRADIUS 等子命令填充 shape.type 字段，解析 BYRADIUS 子命令的参数填充 GeoShape.t 以及 GeoShape.conversion 字段，这里就不再一一展开介绍了。

  1. 接下来进入 geohashCalculateAreasByShapeWGS84() 函数，根据中心点、搜索距离、搜索形状查询在搜索范围内的 GeoHash 值。
  • 第一步是通过 geohashBoundingBox() 函数计算此次搜索的经纬度范围。其中不仅根据中心点和搜索范围计算经纬度范围，还会根据搜索范围所处的实际位置进行计算，如下图所示，因为地球是一个扁平的椭球形，所以当中心点在北半球、南半球或赤道附近的时候，搜索经纬度范围的估算方法也会有所不同。

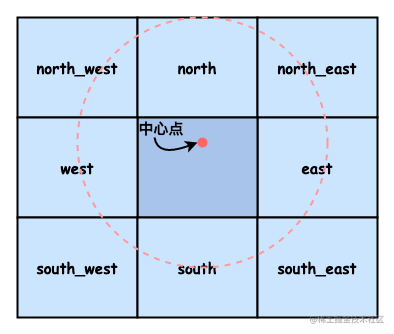

  • 第二步是通过计算中心点周围的 9 个 GeoHash 块，这 9 个 GeoHash 块所覆盖的范围就是此次搜索范围。这里会先通过 geohashEstimateStepsByRadius() 函数推算这 9 个 GeoHash 块的精度（也就是 step 值），其中会根据我们的查询半径（或矩形对角线的一半）的长度计算该精度，例如我们查询半径比较大，得到的 step 值就会比较小，相应的，GeoHash 值长度会比较短，整个 GeoHash 块覆盖的区域也就比较大大，其核心逻辑片段如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
uint8_t geohashEstimateStepsByRadius(double range_meters, double lat) {

    if (range_meters == 0) return 26;

    int step = 1;

    while (range_meters < MERCATOR_MAX) {

        range_meters *= 2;

        step++;

    }

    step -= 2;

    ... // 省略接近南北极时对step的校正

}

确定完 GeoHash 精度之后，就可以计算中心点所在的 GeoHash 块，以及其周围 8 个方向相邻的 GeoHash 块，如下所示：


  • 接下来，对上图 9 个 GeoHash 块进行校验，保证中心点到 9 个 GeoHash 的边界位置，超过我们的查询半径，也就是上图红色的虚线圈。如果未超过查询半径，就需要降低 step，重新计算搜索范围，也就是以新的 step 重新计算这 9 个 GeoHash 块。下面是相关的代码片段：
1
2
3
if (geohashGetDistance(longitude,latitude,longitude,north.latitude.max)

           < radius_meters) decrease_step = 1;

除了与查询半径校验之外，还会与前文步骤 a 中得到的此次查询的经纬度范围进行校验，下面是相关的代码片段：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 如果中心点所在GeoHash块的最小值纬度值已经小于了此次搜索范围，

// 则当前GeoHash块南边的GeoHash块都无需再搜索了，因为已经超出了此次搜索的范围

if (area.latitude.min < min_lat) {

    // 这里会将neighbors.south中的GeoHash清空，后续不会查询落在其中的member

    GZERO(neighbors.south);

    GZERO(neighbors.south_west);

    GZERO(neighbors.south_east);

}

... // 纬度的最大值以及经度的最大值和最小值也都会进行对应的校验，这里都不再展开
  • 最后，返回 GeoHashRadius 实例，GeoHashRadius 结构体中就记录了中心点所在的 GeoHash 块以及相邻的 8 个 GeoHash 块。
  1. 确定了此次搜索的 GeoHash 块之后，Redis 会调用 membersOfAllNeighbors() 函数查找落在上述 9 个 GeoHash 块中的 member，也就得到了此次搜索的结果集。membersOfAllNeighbors() 函数中会遍历 9 个 GeoHash 块，其中每个 GeoHash 块都能覆盖多个 52 位 GeoHash 值的范围。因为存储在底层 Sorted Set 中的 GeoHash 值为 52 位的，其精度高于搜索的 9 块 GeoHash，这 9 块 GeoHash 每块都包含多个 52 位 GeoHash 块。如下图 north_west 这个 GeoHash 块所示，在我们拿到 north_west 中的最大和最小的 52 位 GeoHash 值之后，我们就可以将其作为 score 的范围，扫描底层的 Sorted Set，拿到 north_west 块能覆盖的 member。


同理，membersOfAllNeighbors() 函数也是这么处理其他剩余的 8 个待搜索 GeoHash 块的。最后，将这 9 个 GeoHash 块所覆盖的所有 member ，即为此次 GEOSEARCH 命令的查询结果集。

总结

在这一节中，我们重点介绍了 Redis 对 GEO 能力的支持。首先，我们介绍了 GEO 的基本概念，然后接着分析了 Redis 写入 GEO 的 GEOADD 命令以及该命令的底层实现，最后还讲解了 Redis 查询 GEO 数据的 GEOHASH 命令以及范围搜索的 GEOSEARCH 命令。
