在上一节中，我们阐述了常见的 Redis 分布式存储方案，了解了 Redis Cluster 的基本概念以及核心结构体的定义。在上一节最后，我们还分析了一个 Redis Cluster 节点启动时的关键流程，其中展开介绍了 nodes.conf 配置文件的加载和格式。

这一节，我们继续分析 Redis Cluster 初始化的另一个核心逻辑 —— 握手流程。

CLUSTER MEET 命令

使用过 Redis Cluster 的小伙伴都知道，我们可以通过 CLUSTER NODES 命令查询节点能感知到的整个Cluster 的信息，该命令的返回与前文介绍的 nodes.conf 文件中的格式类似。

在 Redis Cluster 节点第一次启动的时候，它只能感知到自身的存在，我们可以手动执行 CLUSTER MEET 命令让当前节点感知到指定目标节点：

1
CLUSTER MEET <ip> <port> [<cport>]

当 Redis 收到 CLUSTER MEET 命令之后，会调用 clusterStartHandshake() 函数创建目标节点对应的 clusterNode 实例并添加到 clusterState->nodes 字典中。这里注意新建 clusterNode 的两个字段。

  • 一个是 name 字段，因为此时还不知道对端节点的真实名称，所以这里会随机生成一个长度为 40 的字符串暂时作为其 name，也是其在 clusterState->nodes 字典中的 Key。
  • 另一个是 flags 字段，初始值为 HANDSHAKE|MEET（省略 CLUSTER_NODE_ 前缀），HANDSHAKE 表示当前节点后续会向目标节点发送 PING 请求完成握手，MEET 表示后续会向目标节点发送 MEET 请求加入集群。另外，加入 cluster->nodes 之前还会先遍历该字典，保证没有节点出现地址重复。

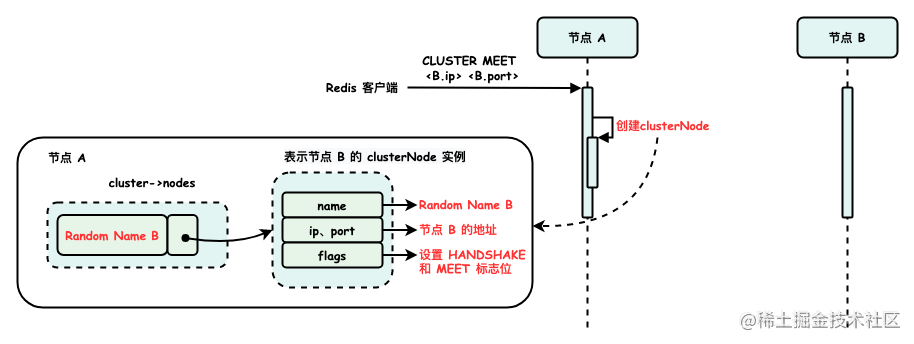

下面我们来看 A、B 两个 Redis Cluster 节点握手的示例，下图展示了节点 A 处理完 CLUSTER MEET 命令之后的状态：


建立连接

在 clusterStartHandshake() 中，我们并没有看到当前 Cluster 节点与 CLUSTER MEET 命令指定节点的建连操作，那它们之间的网络连接是什么时机建立的呢？

与前文介绍的 Sentinel 类似，Redis Cluster 会在 serverCron() 函数中调用 clusterCron() 函数完成一些 Cluster 相关的定时任务，例如，这里建连操作以及后续的握手操作。通过下面调用 clusterCron() 函数的代码片段我们能看出，clusterCron() 要 100 毫秒才能执行一次，默认配置下，一秒执行 10 次。

1
2
3
4
5
6
7
8
9
10
11
12
13
int serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData) {

    ... // 省略其他逻辑

    run_with_period(100) {

        if (server.cluster_enabled) clusterCron();

    }

    ...

}

在 clusterCron() 函数中会遍历 redisServer.cluster->nodes 这个字典，检查当前节点与其他 Cluster 节点的连接状态。针对单个 clusterNode 的处理逻辑，位于 clusterNodeCronHandleReconnect() 函数之中，其中先会根据各个 clusterNode 实例的 flags 标记信息，过滤掉下面的几类不需要建连的节点。

  • 当前节点自身，也就是 flags 包含 MYSELF 标记。
  • 未知地址的节点，也就是 flags 包含 NOADDR 标记。
  • 握手超时的节点，也就是 flags 包含 HANDSHAKE 标记，但长时间未握手成功的节点，这里判定“长时间未握手成功”的标准是 clusterNode 实例创建时间（也就是它的 ctime 字段值）距当前时间已超过 1 秒。

针对通过上述过滤的 clusterNode 实例，clusterNodeCronHandleReconnect() 会为其初始化 link 字段，也就是创建一个 clusterLink 实例以及底层的 connection 实例，然后调用 connConnect() 函数建立与目标 Cluster 节点的网络连接（连接的是对端节点的 cport 端口）。

这里创建 clusterLink 实例的时候，其 node 字段会指向代表对端 Cluster 节点的 clusterNode 实例，因为当前节点是清晰地知道这个连接与哪个 Cluster 节点进行连接的，属于主动发起连接时创建的 clusterLink 实例。

小伙伴们可以回顾一下上一讲中提到的 clusterAcceptHandler() 函数，它监听其他节点发来的建连请求时，也会创建 clusterLink 实例，这个场景属于被动接收，它是不清楚对端节点信息的，所以其 node 字段为 NULL。通过后面分析我们也可以确认，Redis Cluster 节点之间通信，实际上使用了两个连接，一个主动连接（outing conneciton），一个被动连接（incoming conneciton） 。

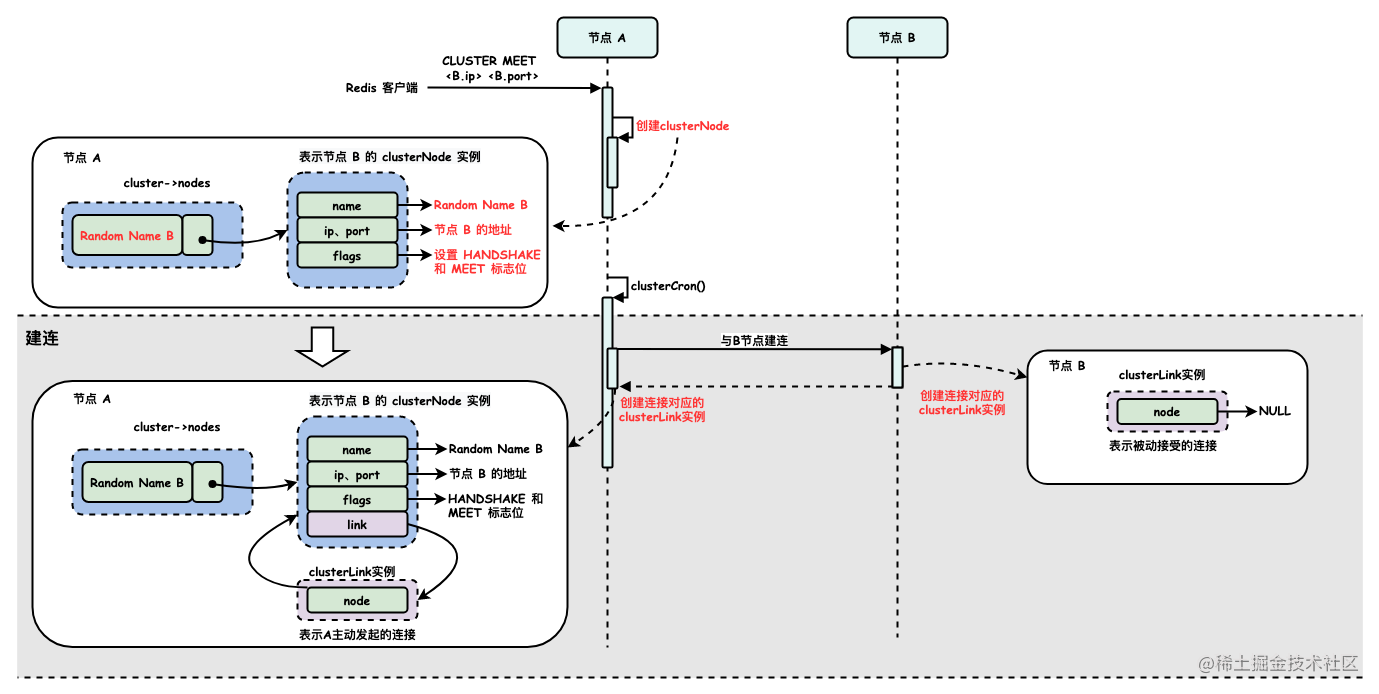

下图展示了节点 A 向节点 B 发起建连成功之后的状态：


发送 MEET 消息

建连成功的回调是 clusterLinkConnectHandler() 函数，在这个回调函数中，会完成下面几件事情。

  • 首先是给新建的连接注册可读事件的监听，相应的回调函数是 clusterReadHandler() 函数。
  • 然后，调用 clusterSendPing() 函数，向对端 Cluster 节点发送 MEET 消息。
  • 最后，将 MEET 标记位从对端 Cluster 节点相应的 clusterNode->flags 字段中清理掉。

这里我们需要展开介绍一下 clusterSendPing() 函数，该函数也是向指定的对端节点发送 MEET、PING 或者 PONG 三种消息的核心逻辑所在，下面简单介绍一下这三种消息的含义。

  • MEET 消息：当 Cluster 节点接收到客户端发送的 CLUSTER MEET 命令时，会在下一个 serverCron() 周期中向目标节点发送 MEET 消息，邀请目标节点加入集群。
  • PING 消息：用来检测对端节点是否在线的探活消息。
  • PONG 消息：当 Cluster 节点收到对端节点发来的 MEET 消息或者 PING 消息时，会返回一条 PONG 消息作为响应。

在发送这三种消息的时候，Redis Cluster 节点都会在其中携带当前节点能感知到的节点信息，这也是 Cluster 实现 Gossip 协议的关键所在，后面也会将这些消息统称为 **Cluster Message**。

在发送 Cluster Message之前，首先需要确认需要携带哪些节点的信息，主要分为两大部分。

第一部分是当前节点能感知到的 1/10 个节点的信息（至少 3 个节点）。也就是从当前节点的 clusterState->nodes 集合中，随机选择 1/10 的节点信息，打包到 Cluster Message 中。在随机选择的过程中，会过滤掉下列 clusterNode 实例。

  • 当前节点对应的 clusterNode 实例。在消息的头部已经携带了当前节点的信息，无需重复添加。
  • flags 字段中包含 PFAIL 标记的 clusterNode 实例。在当前节点长时间没有收到一个节点的任何消息时，就会认为其可能出现了故障（只是可能发生故障，并不是一定发生了故障），会在其对应的 clusterNode->flags 字段中设置 PFAIL 标记位。后面我们会单独处理包含 PFAIL 标记的节点。
  • flags 字段包含 HANDSHAKE、NOADDR 或是没有与当前节点建连的 clusterNode，因为当前节点并无法正常感知它们的状态，所以也要过滤掉。
  • numslots 为 0 的 clusterNode 实例，这种 clusterNode 实例对应的 Cluster 节点不负责管理任何 slot，它们的信息没有任何传播的价值。

第二部分是 clusterState->nodes 集合中处于 PFAIL 状态的节点。这里会将所有处于 PFAIL 状态的、疑似故障的节点信息，全部添加到此次要发送的 Cluster Message 中。

所以，在 clusterSendPing() 函数中，会看到有两次对 clusterState->nodes 集合的迭代，一次是为了随机选择 1/10 的节点，一次是为了过滤出 PFAIL 状态的节点。

Cluster Message 之所以要携带 1/10 的已知节点信息，是为了能够在节点下线检查时间内（cluster_node_timeout * 2，cluster_node_timeout 对应 cluster-node-timeout 配置，默认 15 秒），收到大部分 Cluster 节点发来的信息。在 Redis Cluster 中，一个节点在 cluster_node_timeout / 2 的时间内，需要向其他 N-1 个节点发送一次 PING 请求，所以在 cluster_node_timeout * 2 时间内，该节点最少会和剩余的每个节点交互了 8 次（收到对端发来的 4 个 PING 请求以及对端返回的 4 个 PONG 响应），每次交互的数据包中，包含下线节点信息的概率为 1/10 的话，那么在 cluster_node_timeout * 2 时间段内感知到某个节点下线的期望值就是 80%，可以大概率收到节点下线的信息。

Cluster Message 之所以要携带 PFAIL 状态的节点信息，是为了将疑似故障的节点快速通知给其他节点，从而进行更快的发起 failover 操作，减少不可用的时间。

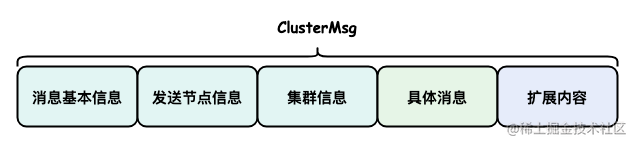

一条 Cluster Message 消息分为：消息基本信息、发送节点信息、集群信息、具体消息以及扩展内容五部分。在 clusterSendPing() 函数中，先会调用 clusterBuildMessageHdr() 函数创建 clusterMsg 实例并填充其中的消息基本信息、发送节点信息以及集群信息三部分。接下来，clusterSendPing() 函数在两次迭代 clusterState->nodes 字典的时候，会调用 clusterSetGossipEntry() 函数，将筛选出来的节点信息填充成具体消息内容。最后是 Redis 7.0 新增的扩展部分，clusterSendPing() 将当前 Cluster 节点的 hostname 作为扩展内容填充到 clusterMsg 实例中，这是对应的 PR 链接。

填充好一个完整的 Cluster Message 消息之后，clusterSendPing() 会根据其实际长度，修正消息基本信息中的消息总长度、节点个数以及扩展内容的条数等信息。Cluster Message 消息的具体格式我们在下一小节展开分析，现在只需要了解 Cluster Message 中有下图展示的五个逻辑部分即可：


完成 clusterMsg 实例的创建和填充之后，当前节点会调用 clusterSendMessage() 函数将 clusterMsg 添加到发送缓冲区中，也就是对应 clusterLink 连接的 sndbuf 缓冲区中，同时还会开始监听该连接上的可写事件，可写事件的回调为 clusterWriteHandler() 函数。

clusterWriteHandler() 函数的实现比较简单，其中就是调用 clusterLink 底层 connection 的 connWrite() 函数向对端节点发送数据，同时将已成功发送的数据从 sndbuf 缓冲区截掉。

下图展示了节点 A 向节点 B 发送完 MEET 消息之后的状态：


Cluster Message 消息

了解了筛选节点信息的规则以及 Cluster Message 消息的发送流程之后，我们展开介绍一下 Cluster Message 消息的结构体定义。

首先是 clusterMsg 结构体，其中包含了我们前面说的五个逻辑部分：消息基本信息、发送节点信息、集群信息、具体消息以及扩展部分，我们一个个来介绍。

  • 首先来看消息自身的一些基本信息，包括：消息签名（sig 字段）、消息版本（ver 字段）、消息长度（totlen 字段）、消息类型（type 字段）、携带的节点信息条数（count 字段）。

  • 然后来看消息发送节点的相关信息，包括：发送节点的名称（sender 字段）、当前节点的 configEpoch 信息（configEpoch 字段）、主从复制的 Replication Offset（offset 字段）、节点的 ip、port 以及 cport、当前节点的 flags 状态信息、当前节点负责的 slot 集合（myslots 字段）、当前节点的主节点名称（slaveof 字段）。

  • 接下来看集群相关的信息：当前的 currentEpoch 值（currentEpoch 字段）。

  • 之后来看具体消息内容：data 字段是一个 clusterMsgData 实例，注意 clusterMsgData 是一个 union，其中可以嵌套 ping、fail、publish、update 等结构体中的一个。这里我们先重点来看 ping 结构体，其中包含了一个 clusterMsgDataGossip 数组，具体定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
union clusterMsgData {

    // PING、MEET、PONG三种消息都是使用ping这个结构体

    struct {

        //clusterMsgDataGossip数组，每个clusterMsgDataGossip就包含一个节点的信息

        clusterMsgDataGossip gossip[1];

    } ping;

    ... // 省略其他结构体的定义

}

在 ping.gossip 数组中的每个 clusterMsgDataGossip 元素，都对应了一个节点信息，其中包含了节点的名称、当前节点最后一次向其发送 PING 消息以及收到 PONG 响应的时间戳、节点的 IP、port、cport 信息以及节点的 flags 标识。

  • 在 Redis 7.0 的实现中，最后的 hostname 扩展部分实际上是一个 clusterMsgPingExt 实例，但是它也会被写入到 ping.gossip 数组末尾，占一个数组元素的位置。

处理 MEET 消息

握手流程发送 MEET 消息的核心内容已经介绍完了，下面继续分析对端节点在接收到 MEET 消息时的操作。

这里需要我们回忆一下本节前面“发送 MEET 消息”部分的内容，当两个 Redis Cluster 节点建连之后，会开始监听连接上的可读事件，对应的回调为 clusterReadHandler() 函数。clusterReadHandler() 函数中没有像 readQueryFromClient() 函数（处理客户端连接可读事件的回调函数）那样向 IO 线程转发的逻辑，所以 clusterReadHandler() 函数的全部逻辑是在主线程中执行的。

clusterReadHandler() 函数最核心的逻辑就是一个 while 循环，它不断读取连接中的数据并暂存到 clusterLink->rcvbuf 缓冲区中。读取过程中会先检查 sig 签名，然后通过检查消息中的 totlen 长度判断是否读取到了一个完整的 clusterMsg 消息，如果能读取到一个完整的 clusterMsg 消息，会将读取到的 clusterMsg 消息交给 clusterProcessPacket() 函数处理，处理完成之后继续下一条消息的读取和处理，直至连接中无数据可读。

下面我们展开分析 clusterProcessPacket() 函数处理 MEET 消息的核心流程。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
int clusterProcessPacket(clusterLink *link) {

    ... // 省略其他类型消息的处理



    if (type == CLUSTERMSG_TYPE_PING || type == CLUSTERMSG_TYPE_PONG ||

        type == CLUSTERMSG_TYPE_MEET) {

        uint16_t count = ntohs(hdr->count); // 计算这种消息类型的预计长度

        explen = sizeof(clusterMsg)-sizeof(union clusterMsgData);

        explen += (sizeof(clusterMsgDataGossip)*count);

        // 1.根据消息类型（type 字段）检查消息的长度是否合法

        if (hdr->mflags[0] & CLUSTERMSG_FLAG0_EXT_DATA) {

            clusterMsgPingExt *ext = getInitialPingExt(hdr, count);

            while (extensions--) {

                uint16_t extlen = getPingExtLength(ext);

                if (extlen % 8 != 0) {

                    return 1;

                }

                if ((totlen - explen) < extlen) {

                    return 1;

                }

                explen += extlen;

                ext = getNextPingExt(ext);

            }

        }

    }



    if (type == CLUSTERMSG_TYPE_PING || type == CLUSTERMSG_TYPE_MEET) {

        if ((type == CLUSTERMSG_TYPE_MEET || myself->ip[0] == '\0') &&

            server.cluster_announce_ip == NULL) { // 2.更新当前 Cluster 节点自身的 IP 地址

            char ip[NET_IP_STR_LEN];



            if (connSockName(link->conn,ip,sizeof(ip),NULL) != -1 &&

                strcmp(ip,myself->ip))

            {

                memcpy(myself->ip,ip,NET_IP_STR_LEN);

                serverLog(LL_WARNING,"IP address for this node updated to %s",

                    myself->ip);

                clusterDoBeforeSleep(CLUSTER_TODO_SAVE_CONFIG);

            }

        }



        // 3.在两个节点第一次握手的时候，当前 Cluster 节点肯定是查找不到

        // 对端 Cluster 节点对应的 clusterNode 实例的

        if (!sender && type == CLUSTERMSG_TYPE_MEET) {

            clusterNode *node;



            node = createClusterNode(NULL,CLUSTER_NODE_HANDSHAKE);

            serverAssert(nodeIp2String(node->ip,link,hdr->myip) == C_OK);

            node->port = ntohs(hdr->port);

            node->pport = ntohs(hdr->pport);

            node->cport = ntohs(hdr->cport);

            clusterAddNode(node);

            clusterDoBeforeSleep(CLUSTER_TODO_SAVE_CONFIG);

        }



        // 4.当前节点会调用 clusterProcessGossipSection() 函数解析消息中携带的 clusterMsgDataGossip 数组

        if (!sender && type == CLUSTERMSG_TYPE_MEET)

            clusterProcessGossipSection(hdr,link);



        // 5.调用 clusterSendPing() 函数返回一个 PONG 消息给对端节点

        clusterSendPing(link,CLUSTERMSG_TYPE_PONG);

    }

}

  1. 首先，根据消息类型（type 字段）检查消息的长度是否合法。该步骤也是后续所有消息处理的第一步，后续将不再重复该步骤。

  2. 更新当前 Cluster 节点自身的 IP 地址。在当前 Cluster 节点自己的地址发生变更的时候，我们可以通过新建连接获取本机的最近地址，这个地址就是当前 Cluster 变更后的 IP 地址。

  3. 接下来，根据请求中携带的对端节点名称，从 clusterState->nodes 字典中查找对应的 clusterNode 实例（即代码中的 sender 变量）。在两个节点第一次握手的时候，当前 Cluster 节点肯定是查找不到对端 Cluster 节点对应的 clusterNode 实例的。此时，当前节点会为发送 MEET 消息的对端节点创建一个 clusterNode 实例（其 name 字段值是随机生成的，flags 字段中设置了 HANDSHAKE 标志位），并记录到 clusterState->nodes 字典中，如下图所示。

  4. 接下来，当前节点会调用 clusterProcessGossipSection() 函数解析消息中携带的 clusterMsgDataGossip 数组。但是，在第一次接收到未知节点（也就是不在 clusterState->nodes 字典中节点）发来的 MEET 消息时，并不会直接信任它的 Gossip 信息，所以此次调用没有进行什么有效操作，clusterProcessGossipSection() 函数的其他逻辑先按下不表。

  5. 最后，调用 clusterSendPing() 函数返回一个 PONG 消息给对端节点。PONG 消息的组装和发送逻辑与前文分析 MEET 消息的完全一致，这里不再重复。

下图展示了 B 节点处理完 MEET 消息之后两个节点的状态：


处理 PONG 消息

我们再回到发送 MEET 消息的这一侧，当前它接收到 PONG 响应的时候，也是通过 clusterProcessPacket() 函数进行处理的，但 PONG 和 MEET 消息类型不同，会进入不同的处理分支。在开始介绍 PONG 消息处理分支之前，先需要明确一点：因为接收 PONG 消息的 clusterLink 连接中的 node 字段指向了表示对端节点的 clusterNode 实例，所以当前节点能够清晰知道发送 PONG 消息的节点身份。

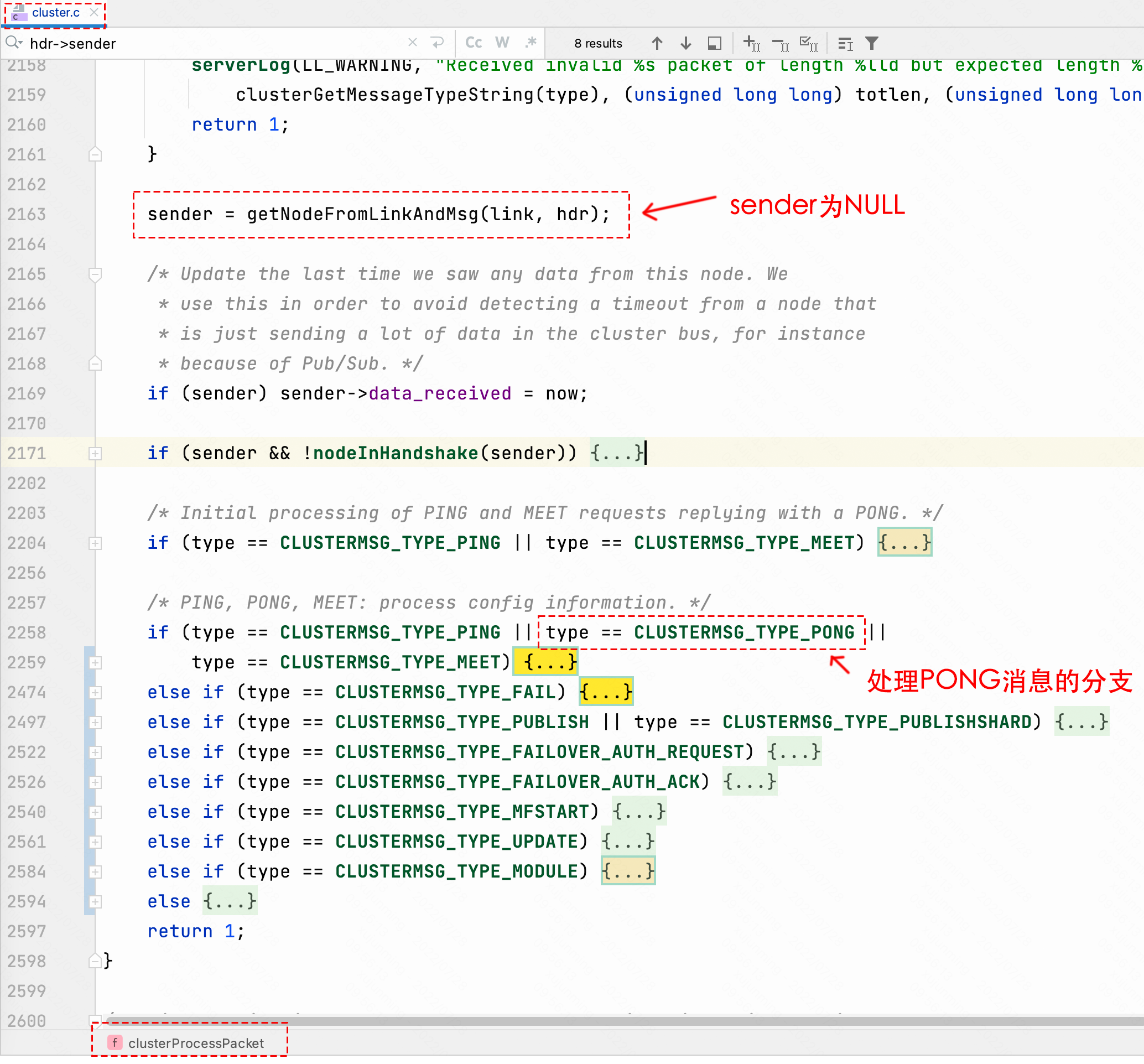

下面来看 clusterProcessPacket() 函数处理 PONG 消息的核心逻辑。根据 PONG 消息中携带的节点名称从 clusterState->nodes 集合中查找节点，依旧是查找不到，如上图所示，PONG 消息携带的是 Name B，而 A 节点记录的是 Random Name B。下图代码所示，接下来会进入 PONG 消息的处理分支。

在 PONG 处理分支中，会使用 PONG 携带的节点名称替换随机生成的对端节点名称，同时还会修改对端节点的 flags：一个是删除 HANDSHAKE 标志位，表示握手结束；一个是设置 MASTER 和 SLAVE 标志位，后续流程会判断对端节点是 Master 还是 Slave。相关代码片段如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
if (type == CLUSTERMSG_TYPE_PING || type == CLUSTERMSG_TYPE_PONG ||

        type == CLUSTERMSG_TYPE_MEET) { // PONG消息的处理分支

    if (!link->inbound) {

        if (link->node) {

            if (nodeInHandshake(link->node)) { //包含HANDSHAKE标志位，处于握手状态

                if (sender) {...} // 此时sender为NULL，不会走该分支

                // 握手状态下，会用PONG携带的name替换当前节点为对端节点随机生成的name

                clusterRenameNode(link->node, hdr->sender);

                // 删除HANDSHAKE，表示握手结束

                link->node->flags &= ~CLUSTER_NODE_HANDSHAKE;

                // 设置MASTER和SLAVE标志位

                link->node->flags |=

                        flags&(CLUSTER_NODE_MASTER|CLUSTER_NODE_SLAVE);

                // 设置CLUSTER_TODO_SAVE_CONFIG标志位

                clusterDoBeforeSleep(CLUSTER_TODO_SAVE_CONFIG);

            }

        }

    }

    ... // 省略其他逻辑

}

完成 Cluster 节点名称更新以及相关状态更新之后，PONG 消息的处理分支会将对端 Cluster 节点对应的 pong_received 字段更新为当前时间戳，同时还会将 ping_sent 字段更新为 0 ，为下次发送 PING 请求做准备。

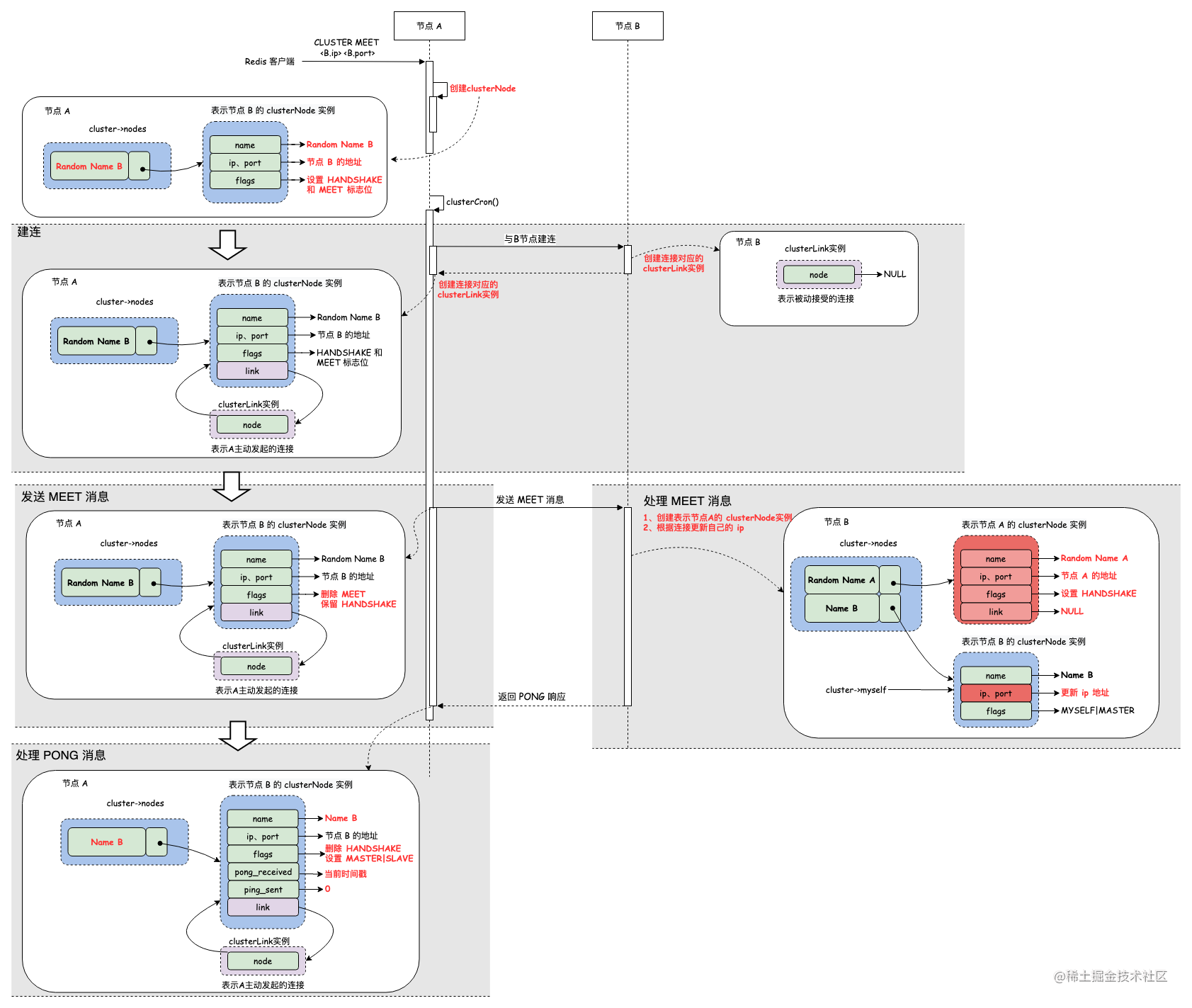

下图展示了节点 A 处理完节点 B 返回的 PONG 消息之后的状态：


发送 PING 消息

继续上面的示例，在节点 A 处理完节点 B 返回的 PONG 消息之后，就已经可以正确感知到节点 B 了，并且明确知晓自己与节点 B 之间网络连接。接下来，A 节点就可以通过该连接定时向节点 B 发送 PING 命令进行探活了。但是，此时的节点 B 缺失了节点 A 的很多信息，例如：

  • 不知道节点 A 的 name 值是什么。因为处理 MEET 消息时创建的 clusterNode 实例中，name 是随机生成的，并不是节点 A 真正的 name。
  • 不知道自身与节点 A 的连接是哪个。因为被动创建的 clusterLink 实例中的 node 为 NULL。

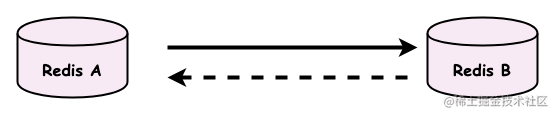

节点 A、B 之间的连接状态如下图所示，只存在 A 到 B 的主动连接，不存在 B 到 A 的主动连接：


在节点 B 的下一次执行 clusterCron() 函数迭代自身 clusterState->nodes 字典的时候，就会发现节点 A 对应的 clusterNode 实例（其 name 此时还是 Random Node A）中，link 字段为 NULL。此时，会触发前文介绍的建连操作，创建节点 B 到节点 A 的主动连接。

通过前文的分析可知，节点 A 的 flags 中只设置了 HANDSHAKE 标志位，未设置 MEET 标记位，所以这里建连完成之后，只会调用 clusterSendPing() 函数发送的一条 PING 消息。节点 A 收到 PING 消息之后会返回一条 PONG 消息，节点 B 在收到 PONG 消息之后，会更新节点 A 的 name，清除 HANDSHAKE 标志位，并更新 ping_sent 和 pong_received 时间戳。

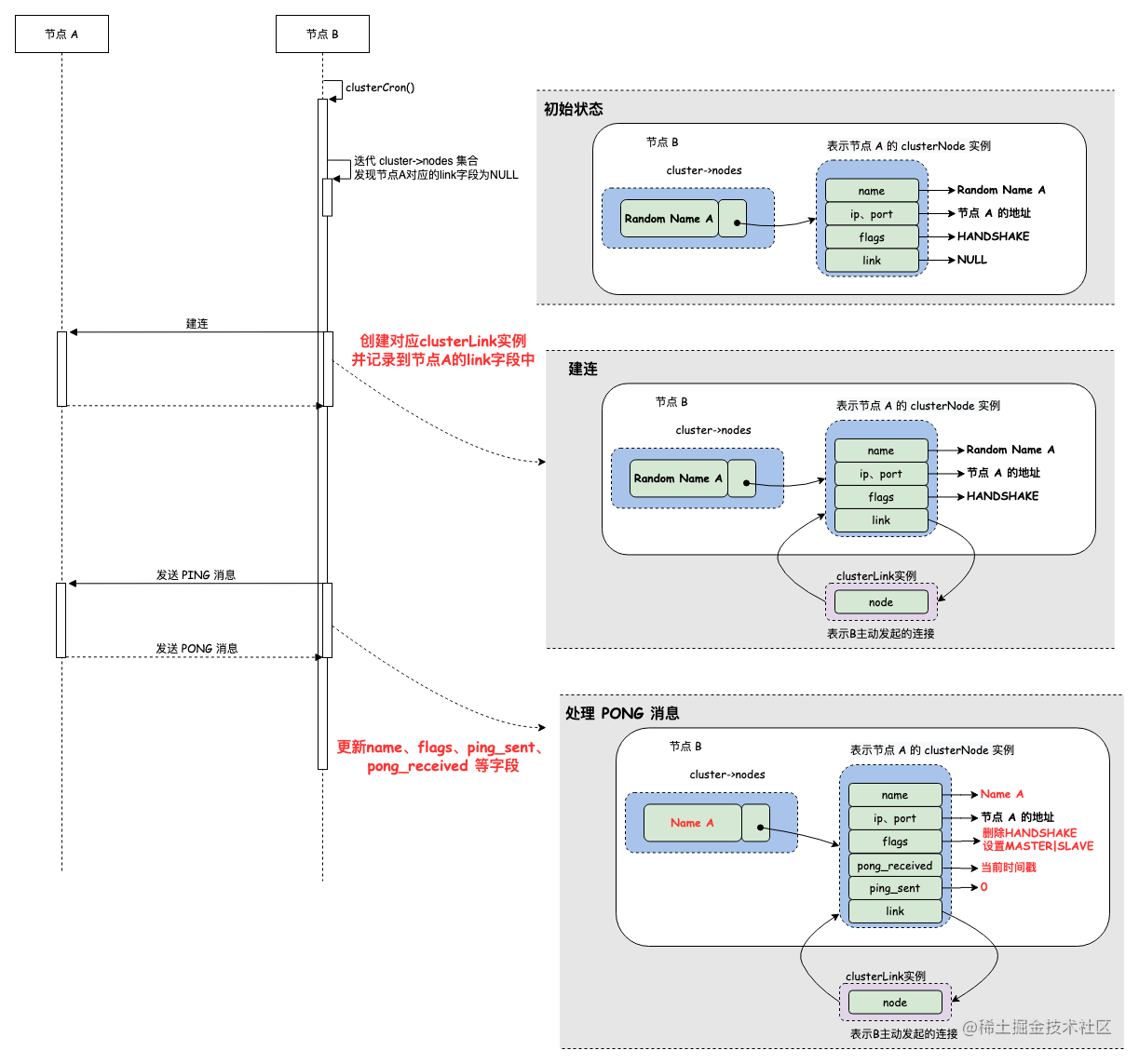

下图展示了节点 B 主动与节点 A 建连的全流程：


到此为止，A、B 两个 Redis Cluster 节点之间的握手流程才算完整结束了。

总结

在本节中，我们重点介绍了 Redis Cluster 节点在启动之后，与集群中其他 Redis Cluster 节点握手的核心流程。

首先，我们介绍了 CLUSTER MEET 命令的使用，它可以让一个 Redis Cluster 节点主动感知到其他节点。接下来，我们深入到 Redis 的实现中，以 CLUSTER MEET 命令执行流程为切入点，按照节点之间的建连过程、发送以及处理 MEET 消息、发送 PONG 响应以及发送 PING 消息的流程分析了两个 Redis Cluster 握手的全过程。
