在前面的章节中，我们已经详细分析了 Redis 主从复制的核心原理，分别用主库视角和从库视角分析了各自在主从复制方面的核心实现。在这个过程中，我们提到 Redis 主从复制的核心目的之一就是提高 Redis 服务的高可用性，主要是在主库出现故障时，我们可以将从库提升为主库，继续对外提供服务。
在绝大多数实际应用中，运维小伙伴希望系统能够在发生故障时，自动完成上述切换主库的操作，这个能力也就是我们常说的“故障转移”（failover）。要实现自动故障转移的能力，除了需要主从复制之外，需要一些额外监控和故障发现机制，其中一种实现方式，就是我们这一章要介绍的 Sentinel（哨兵机制） 。
Sentinel 概述
Sentinel 是 Redis 提供的高可用解决方案之一。一个 Sentinel 服务进程其实本身就是 Redis 实例，只不过这个 Redis 服务实例是以 Sentinel 模式运行的，它不对外提供读写键值对的服务，而是监控其他 Redis 服务实例是否运行正常，有点类似现实生活中监工的感觉。
为了防止 Sentinel 本身出现单点问题，一般会将多个 Sentinel 实例组成一个 Sentinel 集群。Sentinel 核心功能是监控线上 Redis 实例的状态，当发现某个主库故障的时候，Sentinel 会自动将故障的主库下线，然后从剩余的从库中选出一个合适的从库，提升为新一任主库，继续对外提供服务。
引入 Sentinel 之后，整个 Redis 主从集群的架构就变成了下图的结构：
上图中 Sentinel 集群对 Redis 主从集群进行监控的同时，各个 Sentinel 实例之间也会相互监控，从而保证 Sentinel 集群自身的高可用。后面介绍 Sentinel 集群的时候会看到，Sentinel 有选举的操作，所以一般推荐 Sentinel 集群的实例个数为奇数，如上图中的 Sentinel 个数就是 3。
另外，一个 Sentinel 集群是可以监控多个 Redis 主从集群的，例如下图展示了一个 Sentinel 集群监控两个线上 Redis 主从集群的架构。
Sentinel 核心原理
介绍完 Sentinel 这个概念以及它的定位之后，我们总结出 Sentinel 的一些核心功能，主要有三点。
监控：这是 Sentinel 最基础的功能，Sentinel 会定期检查 Redis 主从库的状态，以及其他的运行情况。
自动故障转移：在 Sentinel 检测到主库故障的时候，Sentinel 会触发自动故障转移。Sentinel 会在剩余的在线从库中选举出新一任主库。
通知：完成新一任主库的选举之后，Sentinel 会通知其他从库切换成新主库的从库。Sentinel 还可以通过 API 方式给运维人员发送一些集群的状态信息。另一方面，在主库变更的时候，或者客户端第一次访问 Redis 的时候，Sentinel 会将主库的地址下发给客户端。

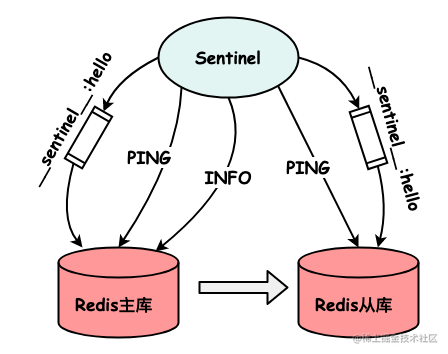

那 Sentinel 是如何实现上述三个核心功能的呢？首先我们来看 Sentinel 与 Redis 服务实例之间的交互，如下图：
首先来看 Sentinel 集群与主库交互的关键操作。
Sentinel 集群会定时向所有 Redis 实例发送
PING 命令，正常在线的 Redis 实例在收到 PING 命令之后，会返回 PONG 响应。这样，Sentinel 就可以检查整个线上 Redis 集群实例的在线情况。Sentinel 集群还会向主库定时发送
INFO 命令，主库收到 INFO 命令之后，会将自身运行情况，以及关联从库的信息以及主从复制信息返回。这样，Sentinel 就可以获取主从复制方面的信息。在 Sentinel 明确了各个 Redis 之间的主从关系之后，会通过
PULISH 命令向所有 Redis 实例发送自己的信息及主库相关的配置信息，频道名称为__sentinel__:hello（后面简称 hello 频道）。Sentinel 会订阅所有 Redis 实例的 hello 频道，这样，就可以获取正在监控相同 Redis 主从集群的其他 Sentinel 节点的信息，也就感知到了其他 Sentinel 实例的存在。
Sentinel 实例在感知彼此之后，Sentinel 节点之间会进行下面的交互。
Sentinel 实例会向其他 Sentinel 实例定时发送 PING 命令，检查它们的在线状态。
在当前 Sentinel 发现某个 Redis 实例宕机，且持续一段时间（down-after-milliseconds 配置指定）没有响应 PING 命令检测，会认为这个 Redis 实例是“主观下线（SDOWN）”。当发生故障的是主库时，Sentinel 会通过 is-master-down-by-addr 命令向其他 Sentinel 节点查询主库是否在线，如果超过半数的 Sentinel 实例都认为这个主库“主观下线”，那 Sentinel 则会认为主库是“客观下线（ODOWN）”状态。Sentinel 接下来触发新一任主库的选举。
Sentinel 启动流程与解析
首先，Sentinel 与我们之前分析的 Redis 源码是同一份代码，编译之后在 src 目录中我们可以看到 redis-sentinel 这个可执行文件，我们可以通过下面两种方式启动：
1 | 使用redis-sentinel这个可执行文件启动 |
sentinel.conf 是 Redis 在 Sentinel 模型运行的配置文件，sentinel.conf 配置文件中的具体配置项这里先按下不表，在后面分析 Sentinel 核心功能实现时，会进行详细的介绍。

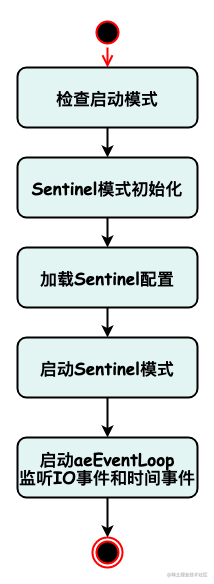

下面我们来看 Sentinel 实例启动的核心步骤，如下图所示：
这些逻辑比较分散，散落在 main.c 这个入口文件中，这里我们结合上面这张流程图进行整体的梳理，并展开说明 Sentinel 初始化中每一步核心操作。
首先，执行 checkForSentinelMode() 函数来检查 Redis 的启动模式，它会检查启动命令是否为 redis-sentinel 或者包含 –sentinel 启动参数，从而判断当前 Redis 实例是否以 Sentinel 模式启动。
如果是以 Sentinel 模式启动，Redis 会通过 initSentinelConfig() 函数和 initSentinel() 函数初始化 Sentinel 一些关键字段，例如：
- Sentinel port 默认设置为 26379。
- Sentinel 只能执行 Sentinel 相关的命令，例如，ping、sentinel、(un)subscribe、p(un)subscribe、publish、info、hello 等命令，不再支持读写数据等命令。在 populateCommandTable() 填充 redisServer.commands 命令集合的时候，只会把包含 CMD_SENTINEL 或者 CMD_ONLY_SENTINEL 的标识，添加到 commands 集合中，其他的命令全部过滤掉。
- 在每个 Sentinel 实例中，都会维护一个 sentinelState 实例用来记录一些状态信息，这里会对 sentinelState 实例中的各个字段进行初始化，具体 sentinelState 的内容，我们马上就会介绍到。
接下来，Sentinel 会加载 sentinel.conf 配置文件。这里特别注意 sentinel 开头的配置项，这些配置是 Sentinel 专属的配置，在 loadServerConfig() 函数并不会立刻解析这些配置，而是将它们分类添加到 pre_monitor_cfg、monitor_cfg 以及 post_monitor_cfg 三个配置队列中。之所以区分这三个配置队列，是因为这些配置存在先后依赖，需要按序加载。例如，myid 配置记录需要优先于 monitor 配置加载，monitor 配置要优先于其他 sentinel 配置加载，这些配置的具体含义我们在下面马上会介绍到。
完成配置文件的读取之后，Sentinel 会在 loadSentinelConfigFromQueue() 函数中按照 pre_monitor_cfg、monitor_cfg、post_monitor_cfg 的顺序依次解析并处理其中的配置，具体的解析逻辑位于 sentinelHandleConfiguration() 函数中，这里不过多赘述，后面会对 monitor 等关键配置的解析逻辑进行单独分析。
完成配置加载之后，Redis 会执行 sentinelIsRunning() 函数启动 Sentinel。这里首先会检查当前 Sentinel 是否已经配置了唯一标识（myid），如果没配置，会随机生成一个长度为 40 的字符串作为 myid，并写入到 sentinel.conf 配置文件中。
好了，了解了 Sentinel 的启动流程之后，我们来展开每一步，进行详细的分析。
sentinelState 结构体
在上面分析 Sentinel 初始化的过程中，我们提到了 sentinelState 结构体，它是 Sentinel 中最核心的结构体，记录了 Sentinel 实例核心状态信息。
myid：长度为 40 的字符串，用于唯一标识 Sentinel 实例。我们可以在 sentinel.conf 配置文件中通过
sentinel myid <myid>配置进行手动指定。如果不手动指定的话，在 Sentinel 启动时会随机生成 myid 标识，随机生成的 myid 将会在 sentinelIsRunning() 中写回到 sentinel.conf 配置文件中。current_epoch：纪元是很多分布式协议中都有的一个概念，在分布式系统中，主节点发生故障之后，集群会通过分布式协议重新选出新一任主节点，此时就会将纪元值加一，它用于标识旧时代的结束和新时代的开始，这就防止处于两个时代的节点通信，导致集群内的信息错乱。Sentinel 集群中也有类似的选主操作，current_epoch 字段就是用来记录当前 Sentinel 实例所处的纪元。
masters：它是一个字典集合，其中记录了当前 Sentinel 集合监控的 Redis 主库集合。其中，Key 是 Redis 实例的名称，Value 是表示 Redis 主库的 sentinelRedisInstance 实例指针，sentinelRedisInstance 结构体在后面详细分析。
tilt、tilt_start_time、previous_time：tilt 字段标识当前 Sentinel 实例是否开启了TILT 模式。在后面介绍 Sentinel 工作原理的时候，我们会看到 Sentinel 需要系统时间比较准确，但如果系统时间不够准确，或是 Sentinel 被某个耗时操作阻塞，Sentinel 就可能执行一些错误操作，例如，认为某个主库主观下线了。这种情况下，Sentinel 就会进入 TILT 模式，此时的 Sentinel 只会收集集群的信息，不会进行任何其他操作。在 Sentinel 实例的时间恢复正常之后，它就会退出 TILT 模式。tilt_start_time 字段记录了当前 Sentinel 进入 TILT 模式的时间戳。previous_time 字段则记录了上次进行对时的时间戳，如果两次对时间隔超过 2 s，当前 Sentinel 就会进入 TILT 模式。
announce_ip、announce_port、announce_hostnames、resolve-hostnames：正常情况下，Sentinel 实例是可以通过 inet_ntop() 函数获取自身的 ip 并发送给其他 Redis 实例，但是在某些特殊网络环境中，拿到的 ip 值是不正确的。此时我们就可以在配置文件指定
sentinel announce-ip <announce_ip>配置项来指定自身的 ip。announce_port、announce_hostnames 两个字段的含义类似。
sentinelRedisInstance 结构体与配置加载分析
在 sentinelState 结构体中，masters 是比较关键的集合，其中存储的是 sentinelRedisInstance 指针。从名字就可以看出，sentinelRedisInstance 是 Sentinel 用来抽象 Redis 实例的结构体，它可以表示一个 Redis 主库、从库或是 Sentinel 实例。在它抽象不同类型 Redis 实例时，其中用于记录信息的字段也不同。
这里我们将结合下面三条命令的解析过程来介绍 sentinelRedisInstance 实例的构造过程以及字段含义：
1 | sentinel monitor tesMaster 127.0.0.1 6397 2 |

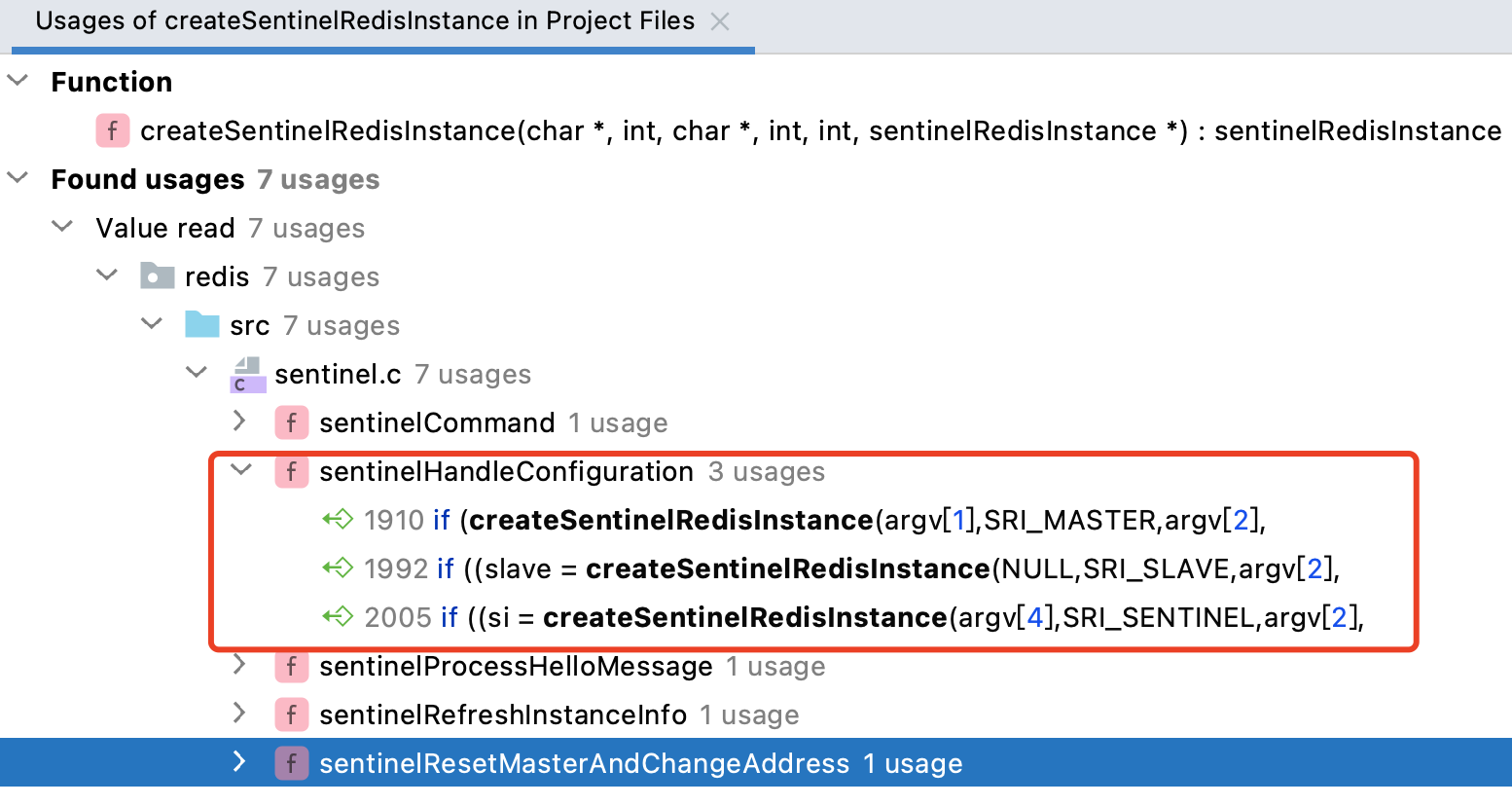

前文提到 Sentinel 解析配置文件的核心逻辑位于 sentinelHandleConfiguration() 函数中，解析上述三个 sentinel 配置项的时候，它都会调用 createSentinelRedisInstance() 函数创建对应 sentinelRedisInstance 实例，如下图所示：
在 sentinel monitor 配置项中指定的是 Sentinel 需要监听的 Redis 主库信息，对应到 sentinelRedisInstance 结构体中的字段分别如下。
name：主库的名称，也就是上述配置示例中的 testMaster。
addr：它指向一个 sentinelAddr 实例，sentinelAddr 则包含了主库的 ip 和 port，也就是示例中的 127.0.0.1 这个 ip 和 6379 这个端口值。
quorum：对应上面配置示例中的 2，它表示至少需要两个 Sentinel 同时认为主库宕机才会允许进行故障转移。
flags ：它是一个状态集合，其中每一位都表示一个状态，其中低三位分别对应 SRI_MASTER、SRI_SLAVE、SRI_SENTINEL，三者互斥，分别表示当前 sentinelRedisInstance 代表的是主库、从库、Sentinel 三种类型的 Redis 实例。
runid：Redis 实例的唯一编号。
代表主库的 sentinelRedisInstance 实例创建完成之后，会将 name 与 sentinelRedisInstance 的映射关系写入到前面介绍的 sentinelState.masters 集合中存储。
在上面的示例中， sentinel know-replica 和 sentinel known-sentinel 配置项指定的是需要已知从库的信息以及已知 Sentinel 的信息，其中配置的 ip 和 port 是从库和 Sentinel 的地址，tesMaster 则是从库对应主库的名称。在创建从库和 Sentinel 对应的 sentinelRedisInstance 实例之前，需要确保主库在 sentinelState.masters 集合中已存在。
在从库和 Sentinel 对应的 sentinelRedisInstance 实例创建完成之后，会写入到主库对应sentinelRedisInstance 中的 slaves 和 sentinels 字段中，这两个字段都是 dict 类型，slaves 集合中的 Key 是从库 ip + port 构成的网络地址，sentinels 集合中的 Key 是 sentinel known-sentinel 配置项最后指定的 myid 值，该 myid 值也会记录到 Sentinel 对应 sentinelRedisInstance.runid 字段中，供后续使用。
在 sentinelHandleConfiguration() 函数中我们看到，除了上述主库、从库、Sentinel 的配置解析之外，还会解析很多其他以 sentinel 开头的配置，这些配置中都会指定一个主库的名称，相应的这些配置解析之后都会写入到主库 sentinelRedisInstance 的相应字段中，其作用范围也是在对应主库的主从集群中。例如下面这段配置：
1 | #testMaster1的相关配置 |

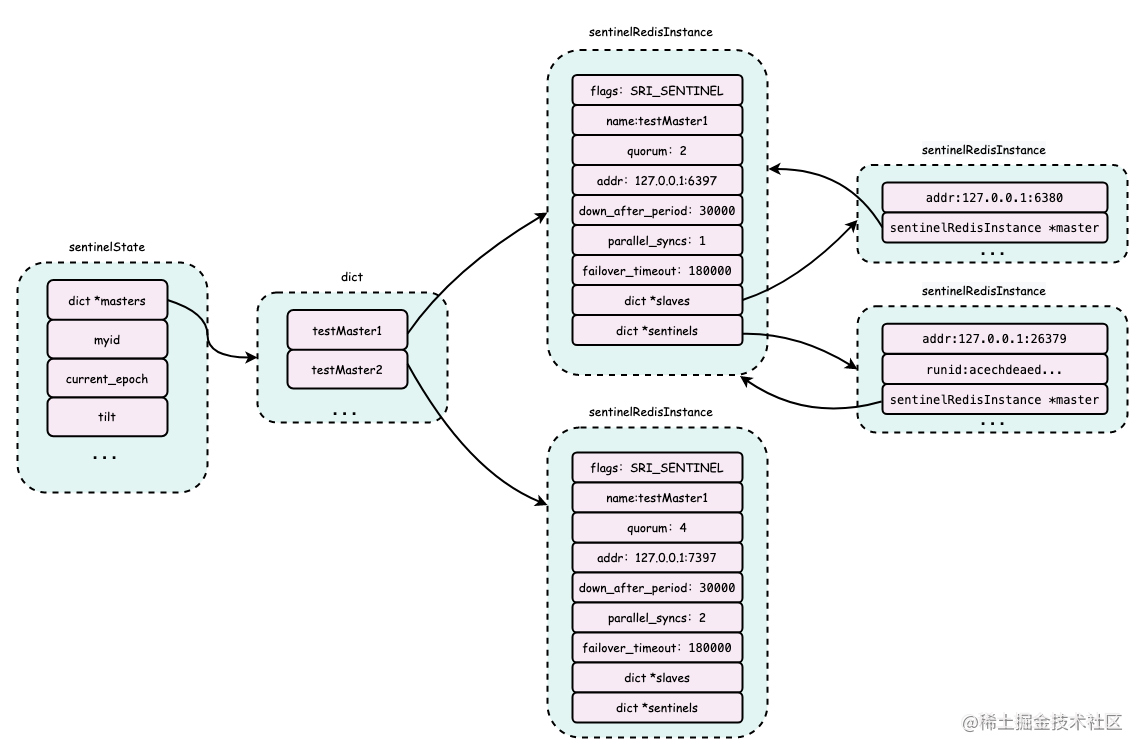

解析之后的结果如下图所示，表示主库的 sentinelRedisInstance 实例被存放到 sentinelState.masters 集合中，每个主库关联的从库和 Sentinel 对应的 sentinelRedisInstance 实例被存储到主库 sentinelRedisInstance.slaves 和 sentinels 集合中。
sentinelRedisInstance 中还有非常多的字段，这里先按下不表，待后续用到时详细分析。
向 +monitor 频道发送消息
完成了 sentinelState 的初始化以及配置加载之后，Sentinel 会调用 initServer()、InitServerLast() 等函数初始化 Redis 的基本结构以及相关线程，例如，创建 redisServer 实例、创建 aeEventLoop 实例、注册网络 IO 事件监听以及回调函数、注册时间事件（serverCron）、启动后台线程和 IO 线程。这些操作涉及到的核心原理在前文已经详细分析过了，这里不再重复。
在 Sentinel 启动的最后阶段，会执行 sentinelIsRunning() 函数，其中随机生成 40 个字节的 myid 并持久化到 sentinel.conf 配置文件中，这部分逻辑比较简单，这里就不展开赘述了。这里需要重点展开介绍的是其中调用的 sentinelEvent() 函数，Sentinel 在需要发送通知的时候，就会调用该函数，这同样包括启动过程中发送的 +monitor 通知。
sentinelEvent() 函数主要实现了三个功能，这三个功能与 sentinelEvent() 函数的三个参数也有所对应。
- 第一个功能是记录日志。sentinelEvent() 函数的第一参数 level 指定了日志级别，第四个参数 fmt 指定了日志的格式，如果 fmt 参数以“%@”两个字节开头，日志中将会输出第三个参数传入的 sentinelRedisInstance 实例信息；如果第三个参数传入的 sentinelRedisInstance 实例表示从库，则打印日志时还会通过其 master 字段找到主库信息，一并打印出来。相对完整的日志格式如下：
第二个功能是向指定 Channel 发送消息。sentinelEvent() 函数的第二个参数 type 指定了 Channel 的名称，具体发送的消息就是上面生成的日志内容。只有日志级别（level 参数）在 LL_DEBUG 以上的时候，才会发送消息。回到代码中，在 sentinelIsRunning() 函数就会向 +monitor 频道发送消息。
第三个功能是执行用户指定的通知脚本（notification-script） 。在 Sentinel 中有 notification-script、reconfig-script 两类脚本，这里介绍的 notification-script 实现的功能类似于
告警通知，目的是将 Sentinel 的关键事件通过脚本的方式发送给运维人员。只有日志级别（level 参数）为 LL_WARNING 级别时，sentinelEvent() 才能触发 notification-script 脚本发送通知。notification-script 脚本的配置示例如下，该配置被解析之后，/redis/notify.sh 这个脚本的完整路径就会被记录到主库 sentinelRedisInstance 实例的 notification_script 字段中：
1 | sentinel notification-script testMaster1 /redis/notify.sh |
回到 sentinelEvent() 函数的代码实现中，这里并没有直接执行 notification_script 脚本，而是将其写入到了 sentinelState 维护的 scripts_queue 队列中，后面介绍的 Sentinel 定时器会读取该队列的脚本并执行。
1 | void sentinelEvent(int level, char *type, sentinelRedisInstance *ri, |
定时任务核心
介绍完 Sentinel 启动的核心流程之后，我们再来看 Sentinel 的另一大部分的核心内容 —— Sentinel 定时任务，这部分的内容以 sentinelTimer() 函数为入口，定期由前文介绍的 serverCron() 函数调用：
1 | int serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData){ |
sentinelTimer() 函数会在 sentinelCheckTiltCondition() 函数中定时更新 sentinelState.previous_time 时间戳，如果长时间（超过 2 秒）未更新该字段，则表示主线程被某些耗时操作阻塞，此时就需要进入 TILT 模式。
接下来，sentinelTimer() 定时任务会循环全部 sentinelRedisInstance 实例，并通过sentinelHandleRedisInstance() 函数检查每个对应 Redis 实例的状态，具体怎么检查，我们后面会在下一节介绍 Sentinel 监控的时候展开详细分析。
然后，就是处理脚本任务的相关逻辑了。这里我们先来看一下脚本任务 sentinelScriptJob 的核心字段。
flags：记录了当前脚本任务的信息，例如，其最低位标识了任务是否正在执行（对应 SENTINEL_SCRIPT_RUNNING）。
retry_num：记录脚本任务的重试次数，一个脚本任务最多重试 10 次。
argv：该数组中记录了执行对应脚本时的参数，argv[0] 是脚本的名称。
start_time：记录了该脚本任务最近一次重试的启动时间，主要是用于计算脚本此次执行是否超时。
pid：记录了当前执行此脚本任务的子进程 id。
sentinelTimer() 函数在处理脚本任务的时候，会依次读取 sentinelState.scripts_queue 队列中的脚本任务，然后为每个脚本任务创建一个子进程来执行对应脚本代码。如果碰到已经执行完毕的脚本子进程，这里会将对应的脚本从 scripts_queue 队列中删除。如果碰到执行超时的脚本，这里会将超时脚本对应的子进程 kill 掉，然后将脚本名称和子进程 id 打印到日志中并发送到 -script-timeout 频道中。
最后，随机更新 serverCron() 定时任务的执行频率（随机范围默认是 10~20 之间）。之所以随机更新其执行频率，是为了防止在选主的时候，多个 Sentinel 同时投票导致无法选出合理的主库，后面我们介绍 Sentinel 故障转移的时候，会结合示例介绍该操作的意义。
总结
在本节中，我们重点对 Sentinel 的核心原理和启动流程进行了介绍和梳理。首先，我给小伙伴们介绍了什么是 Redis Sentinel ；然后又讲解了 Sentinel 实现 Redis 集群监控以及故障转移的核心原理；最后，分析了 Sentinel 的启动流程以及 Sentinel 启动之后的定时任务。
在下一节，我们将深入介绍 Sentinel 监控 Redis 集群的核心实现。
