介绍完主从复制的核心原理之后，从这节开始，我们将介绍 Redis 主从复制的核心实现。在上一节中提到，Redis 主从结构最开始，是由从库向主库发起建连请求的，所以这里就先以从库视角来看看主从复制的整个流程。

从库建连

设置主库地址

明确了从库是主从复制的主动发起方之后，我们再来看看从库是如何确认自己要连接哪个主库的，下面有两种设置主库的方式。

  • 一种是从库在配置文件（或是启动参数）中添加了 replicaof 配置或者 slaveof 配置，replicaof 出现在 Redis 5.0 版本中，用于替换 slaveof 配置，slaveof 目前已经被标记为废弃 。在 Redis 从库启动过程中，loadServerConfigFromString() 函数中会解析 redis.conf 文件（以及启动参数）中的 replicaof（或 slaveof）配置，将主库的网络地址记录到 redisServer.masterhost 和 redisServer.masterport 中。

  • 另一种是在从库启动之后，通过客户端向 Redis 服务发送 replicaof（或者 slaveof） 命令。当 Redis 从库接收到 replicaof （或者 slaveof）命令时，会在 replicaofCommand() 函数中解析命令中携带的主库地址，然后记录 redisServer.masterhost 和 redisServer.masterport 字段中。

建连触发时机

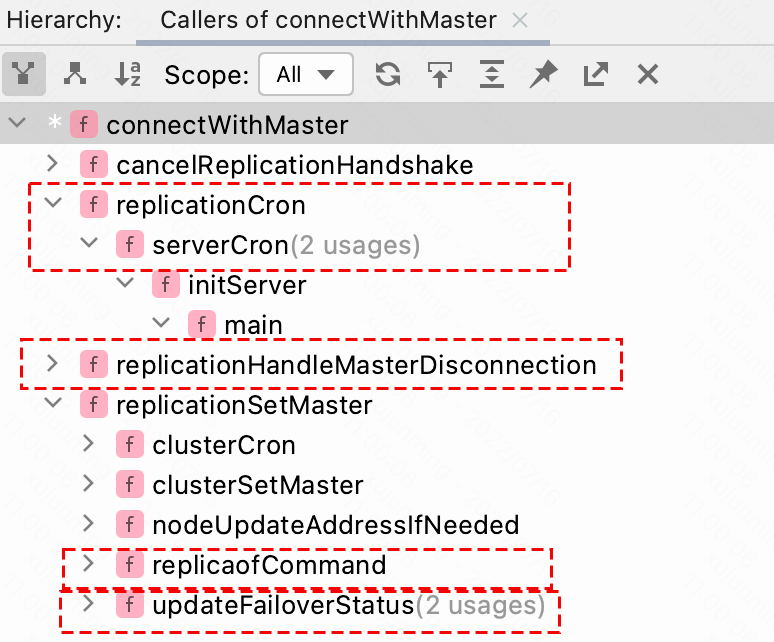

设置好主库的地址之后，Redis 从库会开始尝试连接主库，该逻辑位于 connectWithMaster() 函数中，下图展示了其调用栈：

我们从上图中可以看出一些触发从库发起连接的时机。

  • 从库在收到 replicaof 命令的时候，对应上图中的 replicaofCommand() 函数，会触发从库发起连接。

  • 在主从连接断开的时候，对应上图中的 replicationHandleMasterDisconnection() 函数，会触发从库发起连接。

  • 在主库地址更新的时候，对应上图中的 nodeUpdateAddressIfNeeded() 函数，会触发从库发起连接。

  • 在主库宕机发生故障转移的时候，对应上图中的 updateFailoverStatus() 函数，也会触发从库发起连接。

  • 上图中的 replicationCron() 函数是在 serverCron() 函数中被调用的，也就是说，replicationCron() 函数会周期性地执行，它里面会检查主从复制的各个状态，并根据这些状态执行与主库断开、重连等操作。比如说，如果现在是通过 replicaof 配置指定了主库地址，从库在启动的时候，loadServerConfigFromString() 函数中会将 redisServer.repl_state 字段设置为 REPL_STATE_CONNECT 状态，表示等待从库对主库发起建连请求，然后由 replicationCron() 定时触发连接主库的操作，相关片段如下：

1
2
3
4
5
6
7
8
9
10
11
void replicationCron(void) {

    ... // 省略其他逻辑

    if (server.repl_state == REPL_STATE_CONNECT) { // 检查repl_state状态

        connectWithMaster(); // 连接主库

    }

}

建连过程

了解了从库发起建连请求的时机之后，接下来就可以深入分析一下 connectWithMaster() 函数，它总共做了下面三件事。

  1. 第一件事就是创建一个 connection 实例，用来表示从库与主库之间用于复制数据的连接，该 connection 实例会记录到 redisServer.repl_transfer_s 字段中。

  2. 第二件事是建立网络连接。这里会调用对应 ConnectionType 的 connect() 函数建立网络连接，例如，CT_Socket 的实现是先调用 socket() 函数创建一个非阻塞的 TCP 连接，然后调用 connect() 函数发起建连请求，将 connection 的状态更新为 CONN_STATE_CONNECTING，表示正在建连。同时，通过 aeCreateFileEvent() 函数添加该连接的可写事件监听，一旦建连成功，就会调用相应的回调。

  3. 第三件事是更新 redisServer 中主从复制相关的字段，比如，下面展示的 repl_transfer_lastio 字段是记录了从库最后一次收到主库响应的时间戳，主要用于判断读请求以及建连请求是否超时；repl_state 字段记录了主从复制的状态，这里会把它设置为 REPL_STATE_CONNECTING，表示从库正在与主库建连。

下面是 connectWithMaster() 函数的关键代码以及解析：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
int connectWithMaster(void) {

    // 1、初始化server.repl_transfer_s这个连接实例

    server.repl_transfer_s = server.tls_replication ? connCreateTLS() :

            connCreateSocket();

    // 2、建立网络连接，并注册可写事件的监听，可写事件触发后的回调为syncWithMaster()函数

     if (connConnect(server.repl_transfer_s, server.masterhost,

       server.masterport, server.bind_source_addr, syncWithMaster) == C_ERR) {

        ... // 省略其他异常处理逻辑

        return C_ERR;

    }

    // 3、更新server.repl_state记录主从复制状态，更新repl_transfer_lastio时间戳

    server.repl_transfer_lastio = server.unixtime;

    server.repl_state = REPL_STATE_CONNECTING;

    return C_OK;

}

主从握手

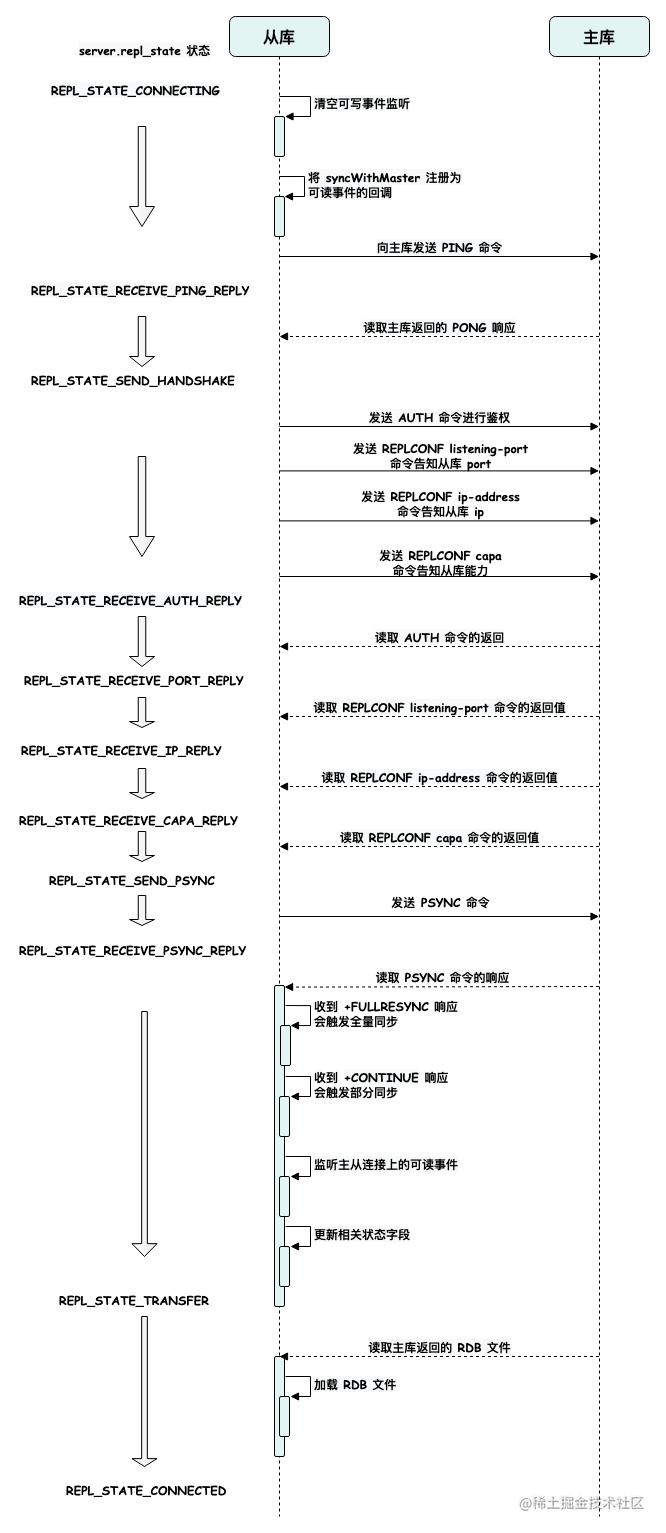

正常情况下，在从库发起建连请求之后，主库会进行响应，并完成 TCP 连接的建连。在从库监听到主从之间的网络连接建立成功之后，会触发该连接上的可写事件，也就是回调 syncWithMaster() 函数，这个函数中，从库与主库之间会进行一系列握手流程，核心逻辑如下图所示：


下面我们展开一步步来分析 syncWithMaster() 函数的核心逻辑，其中同学们可以先关注上图最左边的redisServer.repl_state 字段，该字段表示了主从复制的状态，从库在不同状态下执行不同的逻辑，组合起来就是从库这一侧在主从复制中的状态机。

CONNECTING 状态

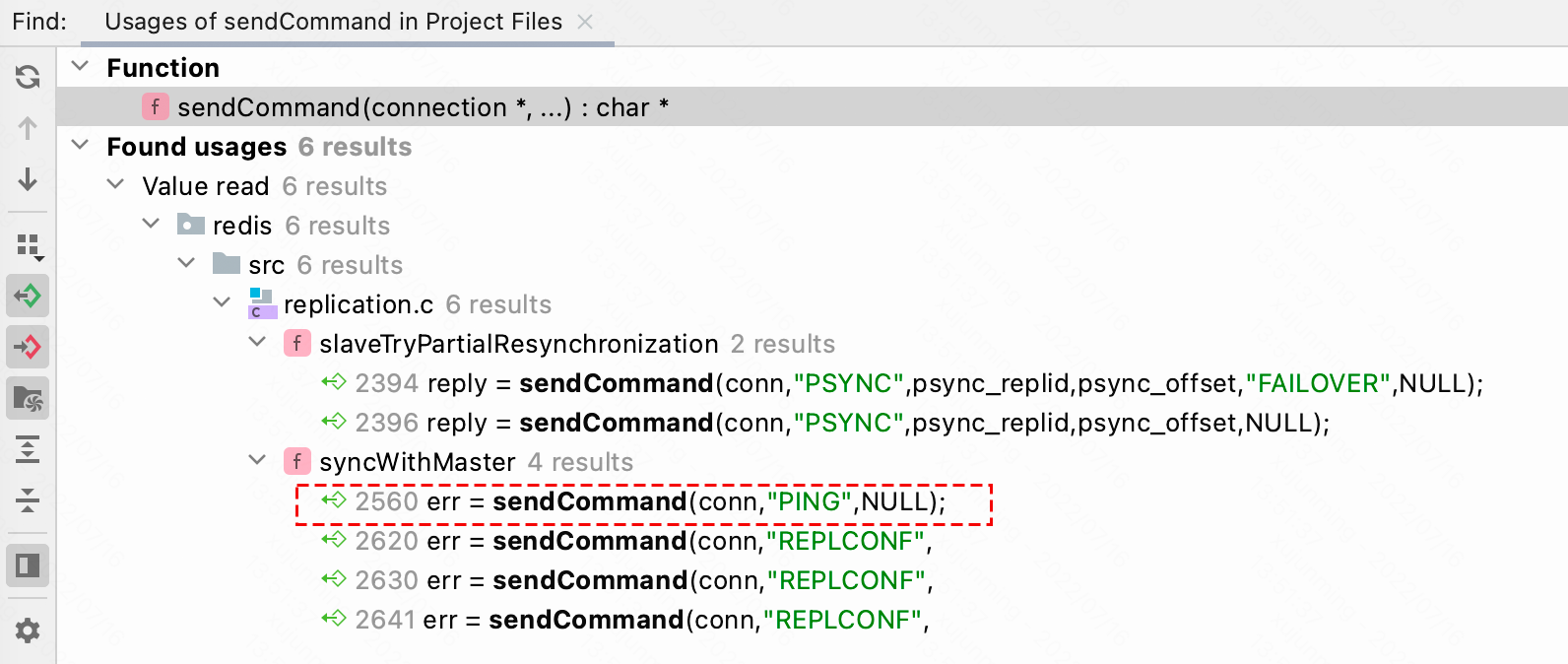

建连之后，从库处于 REPL_STATE_CONNECTING 状态，此时会注册对连接可读事件的监听（回调依旧是 syncWithMaster() 函数）并向主库发送 PING 命令。向主库发送命令的逻辑封装在 sendCommand() 函数中，后续发送其他命令也是由 sendCommand() 函数完成的，调用栈如下所示：

sendCommand() 函数里面调用的是 ConnectionType->sync_write() 函数，在第 29 讲《内核解析篇：Redis 网络建连逻辑详解》介绍 connection 结构体的时候提到过，sync_write() 会阻塞等待请求发送完成，底层是通过带超时时间的 poll() 重载来阻塞等待连接可写，然后通过 write() 函数发送请求，具体代码这里就不展开分析了，感兴趣的小伙伴可以查看 connSocketSyncWrite() 函数的实现。

RECEIVE_PING_REPLY 状态

发送 PING 请求之后，从库进入 REPL_STATE_RECEIVE_PING_REPLY 状态等待主库的响应。主库在收到 PING 命令之后，会回复 PONG 响应，从库收到 PONG 响应之后，说明主从连接正常，会进入 REPL_STATE_SEND_HANDSHAKE 状态。

这里从库读取主库 PONG 响应的逻辑，封装在 receiveSynchronousResponse() 函数中，它是通过 ConnectionType->sync_readline() 实现的，这个函数会阻塞读取主库的响应，其底层通过带超时时间的 poll() 重载来阻塞等待可读事件，然后通过 read() 函数读取连接中的数据。这里的阻塞读取以及上面介绍的阻塞写入的超时时间默认都为 5 秒。具体代码这里就不展开分析了，感兴趣的小伙伴可以查看 connSocketSyncReadLine() 函数的源码实现。

SEND_HANDSHAKE 状态

从库进入 REPL_STATE_SEND_HANDSHAKE 状态之后，会阻塞发送 AUTH 请求，其中携带了从库配置的用户名、密码用于主库鉴权。

之后，从库会阻塞发送一条 REPLCONF 命令，将当前从库的端口号发送给主库。正常情况下，这里发送的是 redisServer.port 字段的值，但是在某些场景（例如，接口转发）中，redisServer.port 与实际的端口号不一致，此时我们可以通过 slave-announce-port 配置指定 REPLCONF 命令中实际发送的端口号。

正常情况下，主库是可以直接通过主从复制连接获取从库的 IP（底层调用 inet_ntop() 函数），但是在 某些场景（例如，NAT 环境）中，主库获取不到从库的正确 IP，此时从库可以通过 slave-announce-ip 配置项指定一个 IP，从库就会再次发送一条 REPLCONF 命令将该配置指定的 IP 上报给主库，主库后续会将该指定 IP 与 port 的组合起来唯一标识从库。

最后，从库会发送第三条 REPLCONF 命令，其中携带了从库的一些基本能力说明。例如，eof 表示这个从库支持结束符方式传输 RDB 数据，psync2 表示这个从库支持 PSYNC 2 协议，目前 Redis 从库只需要说明这两种能力即可。

RECEIVE_*_REPLY 状态

在发送完上述命令之后，从库开始接收主库响应。从库会按照发送命令的顺序，依次进入 RECEIVE_AUTH_REPLY、RECEIVE_PORT_REPLY、RECEIVE_IP_REPLY、RECEIVE_CAPA_REPLY 状态，依次等待 AUTH 命令以及三条 REPLCONF 命令的响应，正常情况下都会收到 “+OK” 的响应。

SEND_PSYNC 状态

收到 AUTH 命令以及三条 REPLCONF 命令的响应之后，从库进入 SEND_PSYNC 状态。在该状态下，从库会先向主库发送 PSYNC 命令并等待主库响应，这部分逻辑位于 slaveTryPartialResynchronization() 函数中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
int slaveTryPartialResynchronization(connection *conn, int read_reply) {

    char *psync_replid; // PSYNC命令中的Replication ID值

    char psync_offset[32]; // PSYNC命令中的Replication Offset值

    sds reply;

    if (!read_reply) {

        // 如果从库暂存了之前使用的Replication ID信息，就使用这个值

        if (server.cached_master) {

            psync_replid = server.cached_master->replid;

            snprintf(psync_offset,sizeof(psync_offset),"%lld",

                server.cached_master->reploff+1);

        } else {

            // 如果未缓存任何主库信息，则Master Replication ID为？，offset为-1

            psync_replid = "?";

            memcpy(psync_offset,"-1",3);

        }



        if (server.failover_state == FAILOVER_IN_PROGRESS) {

            ... // 暂时忽略FAILOVER的相关逻辑

        } else {

            // 发送命令

            reply = sendCommand(conn,"PSYNC",psync_replid,psync_offset,NULL);

        }

        return PSYNC_WAIT_REPLY;

    }

    ... // 下面是处理主库返回的PSYNC响应的逻辑，这里暂时省略，后面会展开分析

}

为了看懂 PSYNC 命令的含义，这里我们需要展开看一下 redisServer 中与主从复制相关的几个核心字段。

  • replid、replid2 字段：这两个字段是长度固定为 41 的一个 char 类型的数组，两者都是用来记录 Replication ID 的，其中 replid 用来记录当前使用的 Replication ID 值，也就是前面说的 Main ID，replid2 用来记录前面说的 Secondary ID。

  • master_repl_offset 字段：记录了当前自身的 Replication Offset，单位是字节。虽然这个字段开头是 master，但是在从库中，也是表示自身的 Replication Offset。

  • master、cached_master 字段：client 类型，这两个 client 实例可能对应不同的主库。其中，master 是当前从库与主库交互的 client 实例，cached_master 字段是当前从库与上一个主库交互的 client 实例。举个例子，假设从库与主库的网络出现瞬时断开的情况，在网络断开时，从库会将 master 字段缓存到 cached_master 中并清空 redisServer.master 字段。等到之后当前从库与主库重新连接之后，PSYNC 命令需要携带 Replication ID 和 Replication Offset 进行请求，期望进行部分同步，这就是我们在上面展示的 slaveTryPartialResynchronization() 函数片段中使用 cached_master 字段的原因。

我们再进一步，看一下 cached_master 字段初始化的位置，如下图所示：

其中，replicationCacheMaster() 是在 freeClient() 中被调用的，也就是主从连接断开时被调用；replicationCacheMasterUsingMyself() 是在主库转换为从库时被触发。这两个函数的实现我们后面碰到了，再展开细说，这里只需要知道 master 和 cached_master 之间的关系即可。

通过对 redisServer.master 等字段的介绍，我们会发现，在 client 中也记录了一些与主从复制相关的信息，例如，client->replid、client->reploff 字段，这两个字段记录了 Replication ID 以及 Replication Offset。

RECEIVE_PSYNC_REPLY 状态

发送完成 PSYNC 命令之后，从库进入到 RECEIVE_PSYNC_REPLY 状态，等待主库返回 PSYNC 命令的响应。从库处理 PSYNC 响应的逻辑依旧位于 slaveTryPartialResynchronization() 函数中，核心逻辑如下：


下面来看看 slaveTryPartialResynchronization() 函数是如何分别处理不同响应值的。

如果主库返回 +FULLRESYNC 响应，对应上图最左边的分支，表示前面发送的 PSYNC 命令中携带的 Replication ID 和 Replication Offset 不符合部分同步的条件，从库会读取 +FULLRESYNC 响应中携带新 Replication ID 和 Replication Offset 值，并更新到 redisServer.master_replid 和 server.master_initial_offset 字段中。因为上一任主库的复制信息已经无效，所以这里会释放掉 server.cached_master 这个 client 实例。

如果主库返回 +CONTINUE，对应上图中左边第二条分支，表示前面发送的 PSYNC 命令中携带的 Replication ID 和 Replication Offset 符合部分同步的条件。如果 +CONTINUE 响应中携带了新库的 Replication ID 值，含义是如下图所示：


从库 C 之前是与主库 A 同步，但主库 A 下线之后，从库 B 升级为主库，它会在 server.replid2 字段中暂存了上一任主库 A 的 Replication ID 等信息，并复制了主库 A 的缓冲队列，当收到从库 C 的 PSYNC 请求（携带上一任主库 A 的 Replication ID）时，依旧也是可以与从库 C 进行部分同步的，这部分逻辑就是前面描述的 PSYNC2 的优化。B 这个新主库需要通过 +CONTINUE 响应，将自己新生成的 Replication ID 通知到从库 C。

从库 C 收到主库 B 的新 Replication ID，就会更新到 redisServer.replid 和 redisServer.cached_master->replid 中，而上一任主库使用的 Replication ID 会迁移到 redisServer.replid2 字段中，这样，新的主从库信息就保持一致了。

完成新主库的 Replication ID 的同步之后，从库开始构造与新主库交互的 client 实例，这里部分逻辑位于 replicationResurrectCachedMaster() 函数中，其中会重新将 redisServer.cached_master 赋值回 master 来重用该 client 实例，并对底层连接（也就是 redisServer.repl_transfer_s）添加可读可写事件的监听，具体实现片段如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
void replicationResurrectCachedMaster(connection *conn) {

    server.master = server.cached_master; // 重用cached_master实例

    server.cached_master = NULL; // 清空cached_master字段

    server.master->conn = conn; //设置新的connection连接

    // 将client实例绑定到connection连接的private_data字段中，

    // 后续使用connection的时候可以通过connGetPrivateData()拿到client实例

    connSetPrivateData(server.master->conn, server.master);

    ... // 省略其他字段的设置逻辑

    server.repl_state = REPL_STATE_CONNECTED; // 更新repl_state状态



    linkClient(server.master); // master这个client添加到server.clients列表

    // 添加可读事件和可写事件的监听，可读事件回调为readQueryFromClient，

    // 可写事件回调会sendReplyToClient

    if (connSetReadHandler(server.master->conn, readQueryFromClient)) {...}

    if (clientHasPendingReplies(server.master)) {

        if (connSetWriteHandler(server.master->conn, sendReplyToClient)) {...}

    }

}

如果主库返回 -NOMASTERLINK、-LOADING 响应，说明主库无法立刻响应从库的复制请求；如果主库返回 -ERR 或是其他未知响应，说明主库不支持 PSYNC 请求。这两个分支对应上图中最右边的两条分支。

到此为止，主库和从库之间的握手操作就执行完了。

总结

这一节中，我们重点以从库的视角，分析了 Redis 主从复制的核心实现。首先，我们站在从库的角度，深入分析了 Redis 主从建连的关键流程；然后，结合 Redis 源码，分析了 Redis 主从握手流程中，从库状态机的流转过程。

下一节中，我们将继续以从库的视角，分析 Redis 主从建立之后的全量同步过程以及进入 CONNECTED 状态之后的正常数据同步流程。
