在上一节中，我们详细介绍了 Redis 在 IO 多线程模式下，命令解析和命令执行的核心逻辑。小伙伴们可能会产生这样一个疑问：我们调用的 redisCommand->proc() 函数的时候，是没有返回值的，那命令执行产生的返回值是怎么返回给客户端的呢？

下面我们就来详细分析下这个问题。

数据返回

通过前面的介绍我们知道，Redis 在 IO 多线程模型下，命令产生的返回值是通过 IO 线程写回给客户端的，那既然 redisCommand->proc() 函数没有返回值，我们就会猜测 proc() 函数里面会把返回值写入到某个指定的地方，然后 IO 线程会去这个地方取该结果值，然后返回给客户端。

这里我们以 GET 命令为例进行分析，GET 命令对应的 proc 处理函数是 getGenericCommand() 函数，其核心逻辑如下：

int getGenericCommand(client *c) {
    robj *o;
    // 从Redis DB里面中查找value值
    if ((o = lookupKeyReadOrReply(c,c->argv[1],shared.null[c->resp]))
          == NULL) return C_OK;
    ... // 省略类型检查
    addReplyBulk(c,o); // 对返回值o进行编码并返回
    return C_OK;
}

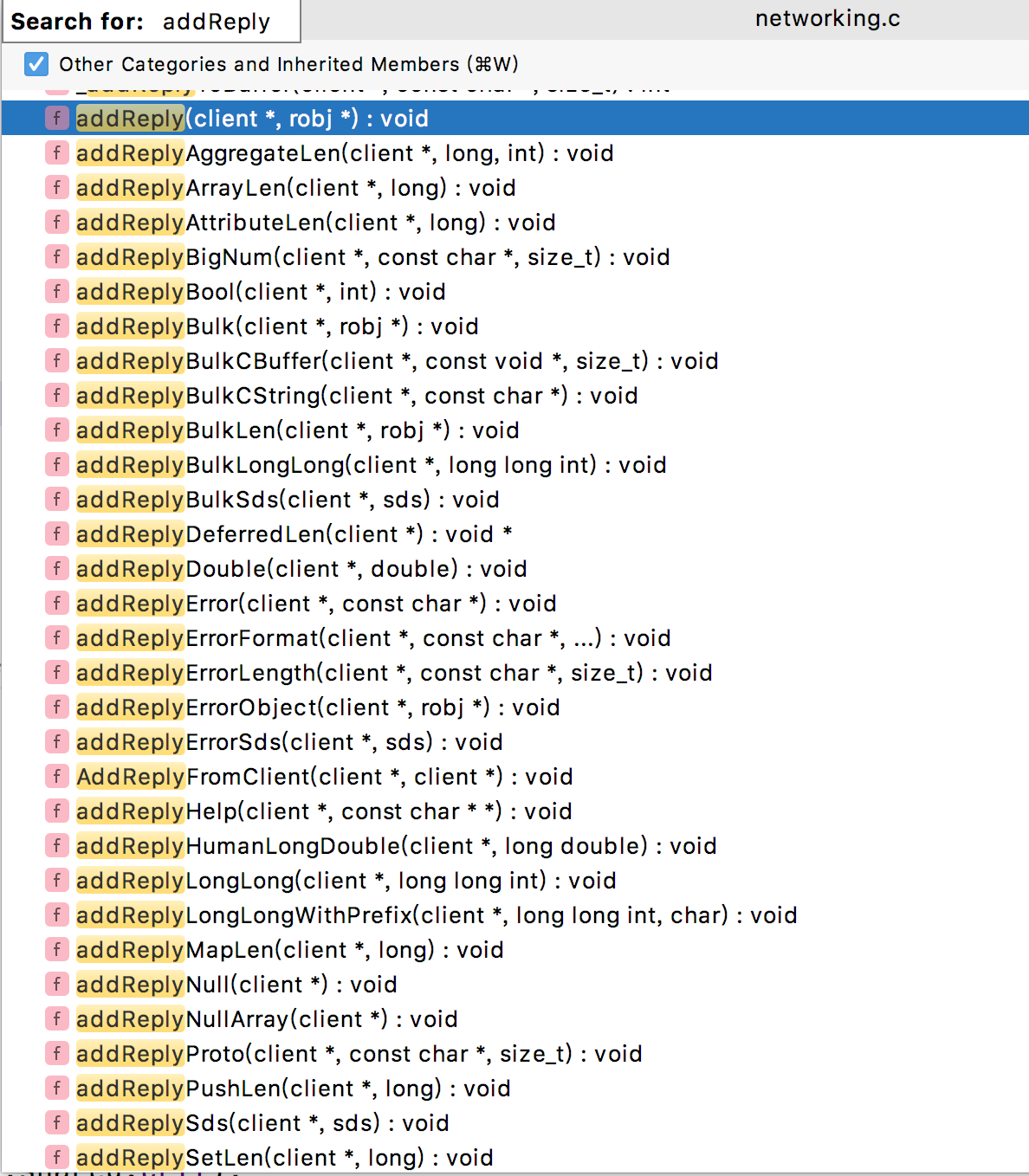

从名字就可以看出，addReplyBulk() 函数是向某个地方添加返回值，返回值的格式还是 Bulk String 的格式。按照这个思路，我们可以在 networking.c 文件中看到很多 addReply*() 函数，也都是写入返回值的入口。

这些 addReply*() 函数基本都是写入比较简单的、基础的数据，通过这些简单数据的组合，我们就可以写入一个复杂类型。

下面我们依旧以 GET 命令使用的 addReplyBulk() 函数为例，其底层就是一个 addReplyBulkLen() 函数和两个 addReply() 函数，调用栈如下图所示：

addReplyBulkLen() 函数的实现如下：

void addReplyBulkLen(client *c, robj *obj) {
    size_t len = stringObjectLen(obj); // 计算字符串长度
    addReplyLongLongWithPrefix(c,len,'$'); // 添加$前缀以及\r\n结尾
}

在 addReplyBulkLen() 函数中，会编码 Bulk String 结构的头部：首先计算字符串的长度，然后用 addReplyLongLongWithPrefix() 函数，在这个长度值前面添加 “$” 前缀，后面添加 “\r\n” 后缀，这就拼接好了 Bluk String 的第一行，最后就是调用 addReplyProto() 函数，把拼好的 Bulk String的第一行写入到 client->buf 缓存中，等待 IO 线程进行发送。

addReply() 函数也是类似的逻辑，它会将查询到的 robj 转换成字符串，然后追加到 client->buf 缓冲区中。

前面一直说 Redis 主线程会把命令的返回值写入到一个指定的位置，这个指定位置就是这里所说的 client 的这两个字段。

• 一个是 buf 字段。它作为缓冲区可以暂存返回给对应客户端的数据，使用 bufpos 字段记录 buf 缓冲区中最后一个有效字节的位置。

• 另一个是 reply 字段。它是一个 adlist 链表。buf 缓冲区的长度是固定的 16 K，当返回结果超过 16K 时，Redis 开始向 reply 列表写入。reply 列表中每个节点都是一个 clientReplyBlock 实例（其中封装了 16 K 的缓冲区），只有在填满一个 clientReplyBlock 缓冲区之后，才会向 reply 列表中追加新的 clientReplyBlock 实例。

写入 buf 缓冲区以及 reply 列表的入口是 _addReplyToBufferOrList() 函数，它的调用栈如下：

它里面调用的 _addReplyToBuffer() 函数是向 buf 缓冲区里面写数据，_addReplyProtoToList() 函数则是往 reply 链表中写入数据。_addReplyToBufferOrList() 函数的核心片段如下：

void _addReplyToBufferOrList(client *c, const char *s, size_t len) {
    ... // 省略其他逻辑
    // _addReplyToBuffer()函数向buf缓冲区写入数据
    size_t reply_len = _addReplyToBuffer(c,s,len);
    // 如果buf缓冲区填满了，会通过_addReplyProtoToList()函数向reply链表写入
    if (len > reply_len) _addReplyProtoToList(c,s+reply_len,len-reply_len);
}

_addReplyToBuffer 和 _addReplyProtoToList 两个函数的细节就不再展示了，感兴趣的小伙伴可以参考源码进行分析。

分配写回任务

弄清楚命令返回值写入到哪里以及如何写入之后，我们还有一点需要弄清楚：Redis 主线程是如何与 IO 线程交互，通知 IO 线程这个 client 有数据需要返回的呢？

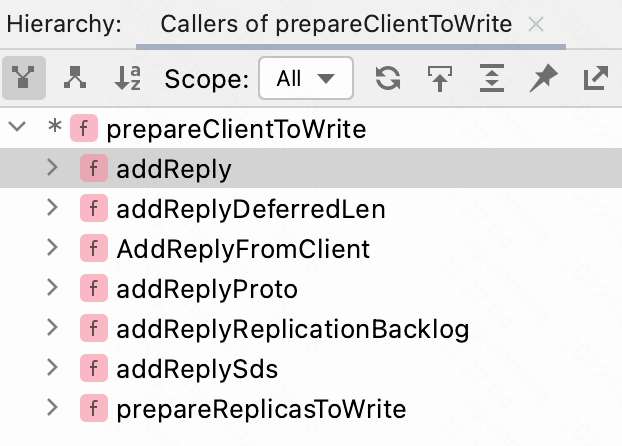

这就涉及到 addReply*() 方法底层调用到的另一个函数 —— prepareClientToWrite()，调用 prepareClientToWrite() 函数的方法如下图所示：

prepareClientToWrite() 里面先是检查一下 client 里面标志位，确保这个 client 表示客户端能够接收返回值，比如，这个客户端马上就要关闭了，就无法向其返回数据了。

接下来就是 prepareClientToWrite() 函数的核心，这里通过 clientHasPendingReplies() 这个 if 判断，这是第一次往 buf 缓冲区里面写数据，此时才会走 putClientInPendingWriteQueue() 函数，把 client 添加到 server.clients_pending_write 队列中，后续就会在这些 client 的连接上监听可写事件。

int prepareClientToWrite(client *c) {
    ... // 省略对client的检查
    // clientHasPendingReplies()是检查buf和reply是否已经数据，如果有，就返回true
    if (!clientHasPendingReplies(c) && io_threads_op == IO_THREADS_OP_IDLE)
        putClientInPendingWriteQueue(c);
}

另外，putClientInPendingWriteQueue() 函数还会在 client->flags 中设置 CLIENT_PENDING_WRITE 这个标志位，防止一个 client 被多次添加到 server.clients_pending_write 队列中。

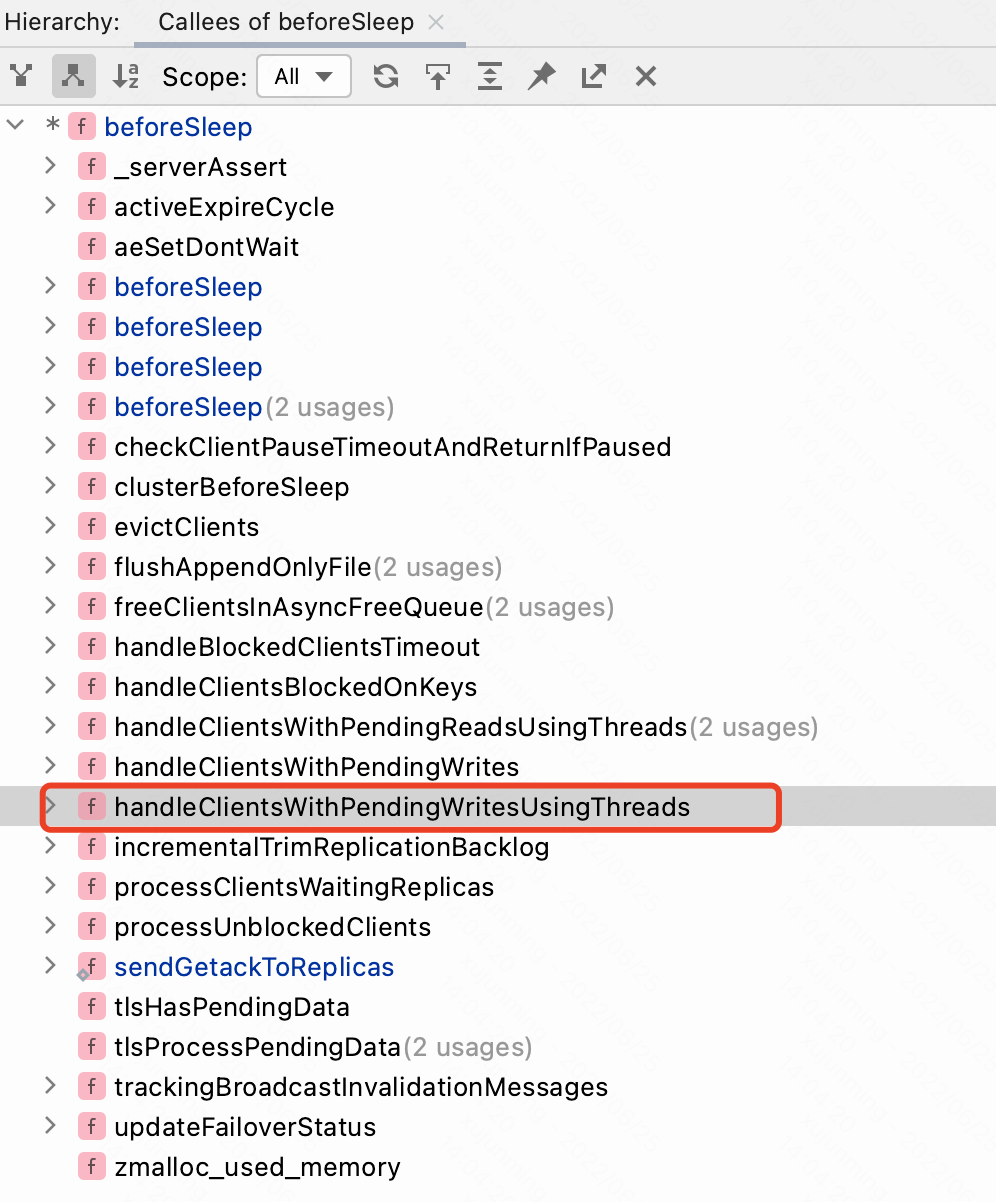

弄明白 client->buf 缓冲区的填充逻辑以及主线程与 IO 线程的交互逻辑之后，我们继续主线程的执行逻辑。当主线程执行到 beforeSleep 函数时，里面会调用 handleClientsWithPendingWritesUsingThreads() 函数，将 server.clients_pending_write 队列中的 client，分配需要写回的 client 给 IO 线程进行处理。

我们来看一下 handleClientsWithPendingWritesUsingThreads() 函数的核心逻辑：

handleClientsWithPendingWritesUsingThreads(void) {
    // 步骤1、server.clients_pending_write 队列长度，要是这个队列是空，就没必要执行后续写回响应的流程了
    int processed = listLength(server.clients_pending_write);
    if (processed == 0) return 0;

    // 步骤2、检查server.io_threads_num以及server.io_threads_active字段，并激活IO线程
    if (server.io_threads_num == 1 || stopThreadedIOIfNeeded()) {
        return handleClientsWithPendingWrites();
    }
    if (!server.io_threads_active) startThreadedIO();

    listIter li;
    listNode *ln;
    listRewind(server.clients_pending_write,&li);
    int item_id = 0;
    while((ln = listNext(&li))) {  // 步骤3、分配写回任务
        client *c = listNodeValue(ln);
        c->flags &= ~CLIENT_PENDING_WRITE;
        if (c->flags & CLIENT_CLOSE_ASAP) {
            listDelNode(server.clients_pending_write, ln);
            continue;
        }
        if (getClientType(c) == CLIENT_TYPE_SLAVE) {
            listAddNodeTail(io_threads_list[0],c);
            continue;
        }
        int target_id = item_id % server.io_threads_num;
        listAddNodeTail(io_threads_list[target_id],c);
        item_id++;
    }

    // 步骤4、设置io_threads_op全局标识为 IO_THREADS_OP_WRITE
    io_threads_op = IO_THREADS_OP_WRITE;
    for (int j = 1; j < server.io_threads_num; j++) {
        int count = listLength(io_threads_list[j]);
        setIOPendingCount(j, count);
    }

    // 步骤5、主线程处理io_threads_list[0]这个队列中的client
    listRewind(io_threads_list[0],&li);
    while((ln = listNext(&li))) {
        client *c = listNodeValue(ln);
        writeToClient(c,0);
    }
    listEmpty(io_threads_list[0]);

    // 步骤6、等到主线程以及全部IO线程都处理完了自己的任务
    while(1) {
        unsigned long pending = 0;
        for (int j = 1; j < server.io_threads_num; j++)
            pending += getIOPendingCount(j);
        if (pending == 0) break;
    }

    io_threads_op = IO_THREADS_OP_IDLE;

    // 步骤7、重新逐个检查一下server.clients_pending_write队列中的client，
    // 是不是还有数据要返回客户端。如果有的话，会调用 CT_Socket.set_write_handler 函数
    // 将 sendReplyToClient() 函数设置为 connection-> write_handler 回调函数
    listRewind(server.clients_pending_write,&li);
    while((ln = listNext(&li))) {
        client *c = listNodeValue(ln);
        ...
        if (clientHasPendingReplies(c)) {
            installClientWriteHandler(c);
        }
    }
    listEmpty(server.clients_pending_write); // 清空server.clients_pending_write队列
    server.stat_io_writes_processed += processed;

    return processed;
}

1. 首先是检查 server.clients_pending_write 队列长度，要是这个队列是空，就没必要执行后续写回响应的流程了。

2. 然后是检查 server.io_threads_num 以及 server.io_threads_active 字段，如果开启了 IO 多线程的模式，但是 IO 线程还未激活，就在此处释放对应的锁，激活 IO 线程，这个前面提到过，不再多说。如果是没有开启 IO 多线程的模式，就会走 handleClientsWithPendingWrites() 这个分支，这里面会由主线程自己完成全部的写回响应的任务。

3. 下面正式进入写回任务的分配。首先就是一个 while 循环 ，使用 Round-Robin 算法将 clients_pending_write 队列中待处理的 client，分配给每个 IO 线程，也就是分配到 io_threads_list 队列中。

4. 接下来，设置 io_threads_op 全局标识为 IO_THREADS_OP_WRITE，用来告诉 IO 线程此次处理的是可写事件。还会设置每个 IO 线程要处理的 client 数量，也就是设置 io_threads_pending 数组对应的元素值，这就会让 IO 线程退出自旋等待，开始执行 writeToClient() 函数将 client->buf 以及 reply 队列中的响应发送给客户端。

5. IO 线程并发处理自己负责的 io_threads_list 队列的时候，主线程也不会闲着，它会处理 io_threads_list[0] 这个队列中的 client，这里也就是通过 writeToClient() 函数发送数据。在主线程完成 io_threads_list[0] 列表的处理之后，会阻塞等待全部 IO 线程完成自己负责的写入任务。

6. 等到主线程以及全部 IO 线程都处理完了自己的任务，主线程的阻塞结束。主线程会先将 io_threads_op 全局变量设置成 IO_THREADS_OP_IDLE，表示 IO 线程空闲了。

7. 最后，再重新逐个检查一下 server.clients_pending_write 队列中的 client，是不是还有数据要返回客户端。如果有的话，会调用 CT_Socket.set_write_handler 函数将 sendReplyToClient() 函数设置为 connection-> write_handler 回调函数。

   这样的话，当相应连接之后变的可写的时候，主线程会直接调用 sendReplyToClient() 函数，它里面会调用 writeToClient() 函数，把 client->buf 以及 reply 队列中的剩余数据返回给客户端。

writeToClient() 函数

在完成写回任务的分配之后，无论是主线程还是各个 IO 线程，都会调用 writeToClient() 函数处理每个 client 中要返回给客户端的数据。下面我们就看看 writeToClient() 函数实现的细节。

writeToClient() 函数的核心是一个 while 循环，其中会不断调用 _writeToClient() 函数，往底层的 Scoket 连接里面写数据。小伙伴们可以先大致看一眼 writeToClient() 函数的核心代码框架：

int writeToClient(client *c, int handler_installed) {
    ssize_t nwritten = 0, totwritten = 0;
    while(clientHasPendingReplies(c)) { // 当前client是否有要返回的数据
        int ret = _writeToClient(c, &nwritten); // 向底层Socket连接写入数据
        if (ret == C_ERR) break;
        totwritten += nwritten;
        // 一次最多返回64k的数据，超过64k直接结束
        if (totwritten > NET_MAX_WRITES_PER_EVENT &&
            (server.maxmemory == 0 ||
             zmalloc_used_memory() < server.maxmemory) &&
            !(c->flags & CLIENT_SLAVE)) break;
    }

    if (!clientHasPendingReplies(c)) {
        // 当前client所有要返回的数据，都已经写入底层的Socket连接之后，会走入这个分支
        c->sentlen = 0;
        if (handler_installed) {
            connSetWriteHandler(c->conn, NULL);
        }
        ... // 省略其他逻辑
    }
    ... // 省略一些统计操作和异常检查
    return C_OK;
}

我们先来展开看看 _writeToClient() 函数的实现，它里面根据 reply 队列的情况分成了两个分支。

第一个分支是 client->reply 队列里面有数据的时候才会走到，其中使用 writev 系统调用，把多个 buf 缓冲区以及多个 reply 节点的数据，通过一次 writev 系统调用写入到底层的 Socket 连接里面。在一次 writev 调用完成之后，_writevToClient() 函数把已经发送出的数据清理掉。例如，下面这张图的状态，图中发送之前，buf 缓冲区已经被填满了，reply 队列里面还有三个节点，writev 调用一次就把 buf 缓冲区以及 reply 队列中前两节点的数据都发送出去了，此时就会清空 buf 缓冲区，同时删除 reply 队列中的前两个节点。

如果小伙伴们去看 _writevToClient() 函数具体实现，里面会涉及到 client->sentlen 字段，这里说一下它的作用，它是用来记录当前缓冲区已经发送了多少个字节。比如说，下面这张图展示的两种情况，在发送 buf 缓冲区数据的时候，我们用 bufpos - sentlen 就可以得到 buf 缓冲区中剩余未发送的字节数；如果是发送 reply 节点的数据，我们使用 clientReplyBlock->used - sentlen就可以得到当前这个节点中剩余未发送的字节数了。

_writeToClient() 函数的第二个分支就比较简单了，这个分支是只有 buf 缓冲区中有数据的时候，才会走到，其中会调用 write 这个系统调用，把 buf 缓冲区的数据写入到底层的 Socket 连接里面。

最后，我们简单看一下 _writeToClient() 函数这两个关键分支的实现：

int _writeToClient(client *c, ssize_t *nwritten) {
    *nwritten = 0;
    if (listLength(c->reply) > 0) { // reply队列中有数据，走writev系统调用
        int ret = _writevToClient(c, nwritten);
        if (ret != C_OK) return ret;
        ...
    } else if (c->bufpos > 0) { // buf缓冲区中有数据，走write系统调用
        *nwritten = connWrite(c->conn, c->buf + c->sentlen, c->bufpos - c->sentlen);
        if (*nwritten <= 0) return C_ERR;
        c->sentlen += *nwritten;
        if ((int)c->sentlen == c->bufpos) {
            c->bufpos = 0;
            c->sentlen = 0;
        }
    }

    return C_OK;
}

说完 writeToClient() 函数核心的实现之后，最后来关注一种异常情况，这种异常情况是：如果分配给某个 IO 线程的某个连接上，要返回 1 MB 的数据，但是只写入了 500 KB 之后，就不可写了，那会发生什么呢？我们要关注两点：

• 一个是第 30 讲《内核解析篇：Redis 读取与请求核心》中介绍的 IO 线程核心逻辑——IOThreadMain() 函数，它其中只会尝试写入数据，写入失败了就算了，不会做任何其他处理；

• 二是主线程会在 installClientWriteHandler() 函数中，注册该连接可写事件回调函数 —— sendReplyToClient()，当该连接发生可写事件的时候，sendReplyToClient() 就会调用 writeToClient() 函数继续向客户端写回数据。

这会涉及到 writeToClient() 函数的第二个参数 —— handler_installed。在当前 client 返回的数据全部都发送完之后，会通过这个参数控制，决定是否删除对这个 client 可写事件的监听。writeToClient() 函数中与 handler_installed 相关的代码片段如下：

if (!clientHasPendingReplies(c)) {
    c->sentlen = 0;
    if (handler_installed) { // 该参数为1的时候，才会清空
        serverAssert(io_threads_op == IO_THREADS_OP_IDLE);
        connSetWriteHandler(c->conn, NULL);
    }
    ...
}

也就是说，只有主线程在 client 还有未返回数据的时候，才会注册可写事件的监听，也只有主线程才会清空该可写事件的监听，这样就形成闭环了。

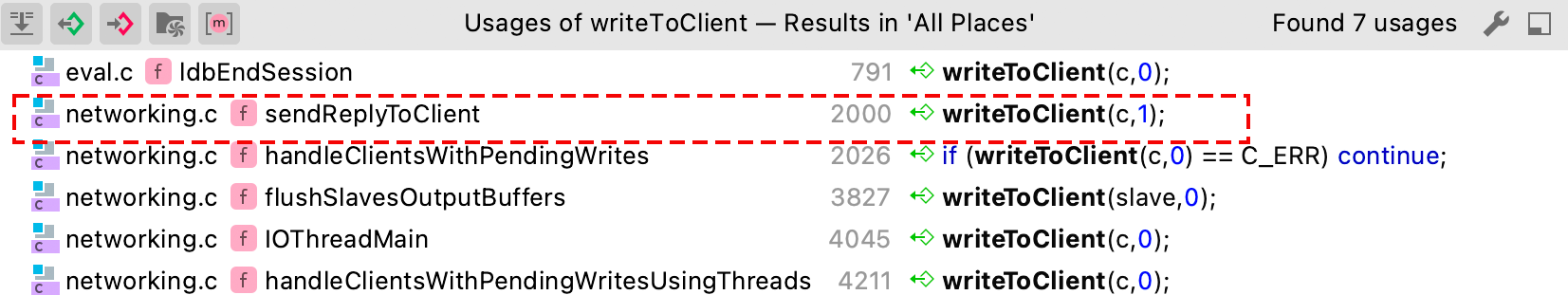

从如下图的调用栈也可以看出，在 IO 线程中对 writeToClient() 的调用，handler_installed 参数始终为 0，也就不会删除任何 client 可写事件的监听，只负责写回数据。

之所以这么做，是防止多线程同时去操作事件监听而出现并发问题，Redis 让 IO 线程只做 IO 的操作，事件监听的注册和清理全部由主线程处理。

总结

在这一节中，我们重点介绍了 Redis 向客户端写回数据的核心逻辑。

• 首先，我们介绍了 addReply*() 函数的核心逻辑，介绍了 client 结构体中 buf 以及 reply 字段的含义。

• 然后，分析了主线程与 IO 线程在写回数据的时候如何进行通信，以及主线程给 IO 线程分配写回任务的核心流程。

• 最后，深入讲解了 writeToClient() 函数正常向客户端写回数据的逻辑，以及在连接阻塞不可写的异常场景下，Redis 是如何运行的。

下一节，我们将来介绍一下 Redis 中时间事件的相关内容。
