在前面详细分析了 Redis 中的核心结构体以及底层数据结构，这些结构体类似于 Java 中的 domain 类，我们要想让这些结构体发挥作用，还缺少两块拼图：一个 Redis 如何使用这些 domain 类，就类似 Java 中的 Service 层；另一个是 Redis 的线程模型。

这一节，我们主要介绍一下 Redis 的线程模型。

Redis 线程模型演进史

我们常说的“Redis 是一个单线程应用”指的是 Redis 在处理客户端的请求时，都是由唯一的主线程进行处理的，其中包括了请求的读取和解析、命令的执行以及响应的返回。这个描述在 Redis 4.0 版本之前，是比较准确的。

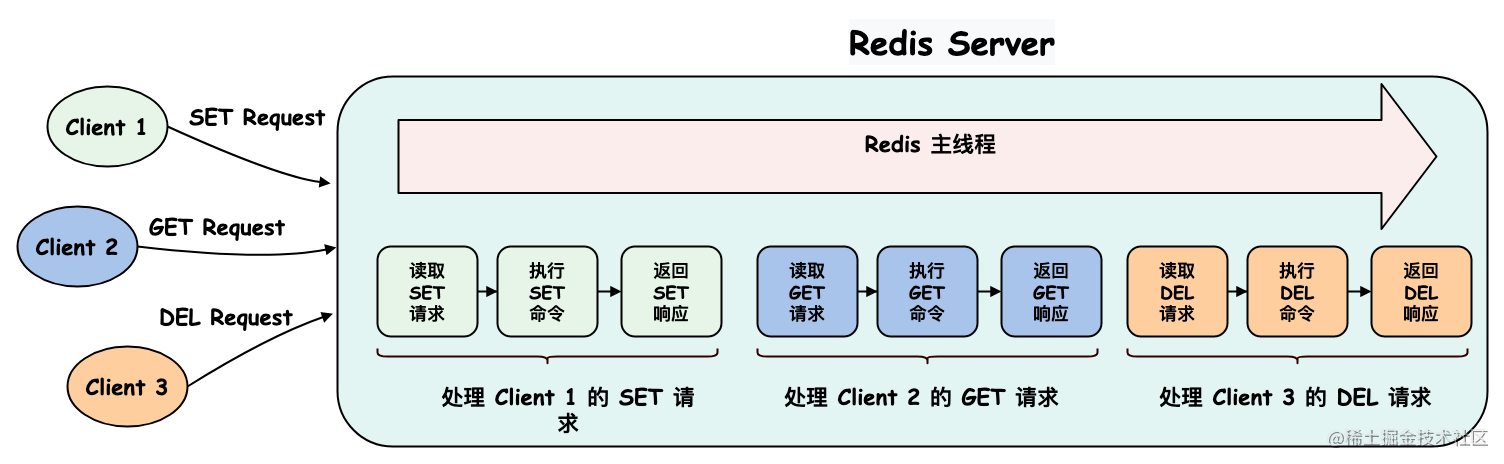

从 4.0 版本开始，Redis 就已经不是纯粹的单线程应用了。除了主线程外，Redis 开始使用后台线程处理一些比较耗时的操作，例如，清理脏数据、释放超时连接、删除大 key 等，但是网络读写、执行命令还是只使用单线程来处理。Redis 4.0 以及之前版本的核心线程模型如下图所示：

Redis 之所以使用单线程是因为 Redis 执行的是纯内存的操作，Redis 服务的瓶颈不在 CPU，而是在网络和内存。单线程避免了不必要的上下文切换和竞争条件，也无需考虑锁的问题，整个线程模型比较简单。

多线程模型虽然在某些方面表现优异，但是它却引入了程序执行顺序的不确定性，带来了并发读写的一系列问题，增加了系统复杂度、同时可能存在线程切换、甚至加锁解锁、死锁造成的性能损耗。Redis 通过事件模型以及 IO 多路复用等技术，处理性能非常高，因此没有必要使用多线程来执行命令。

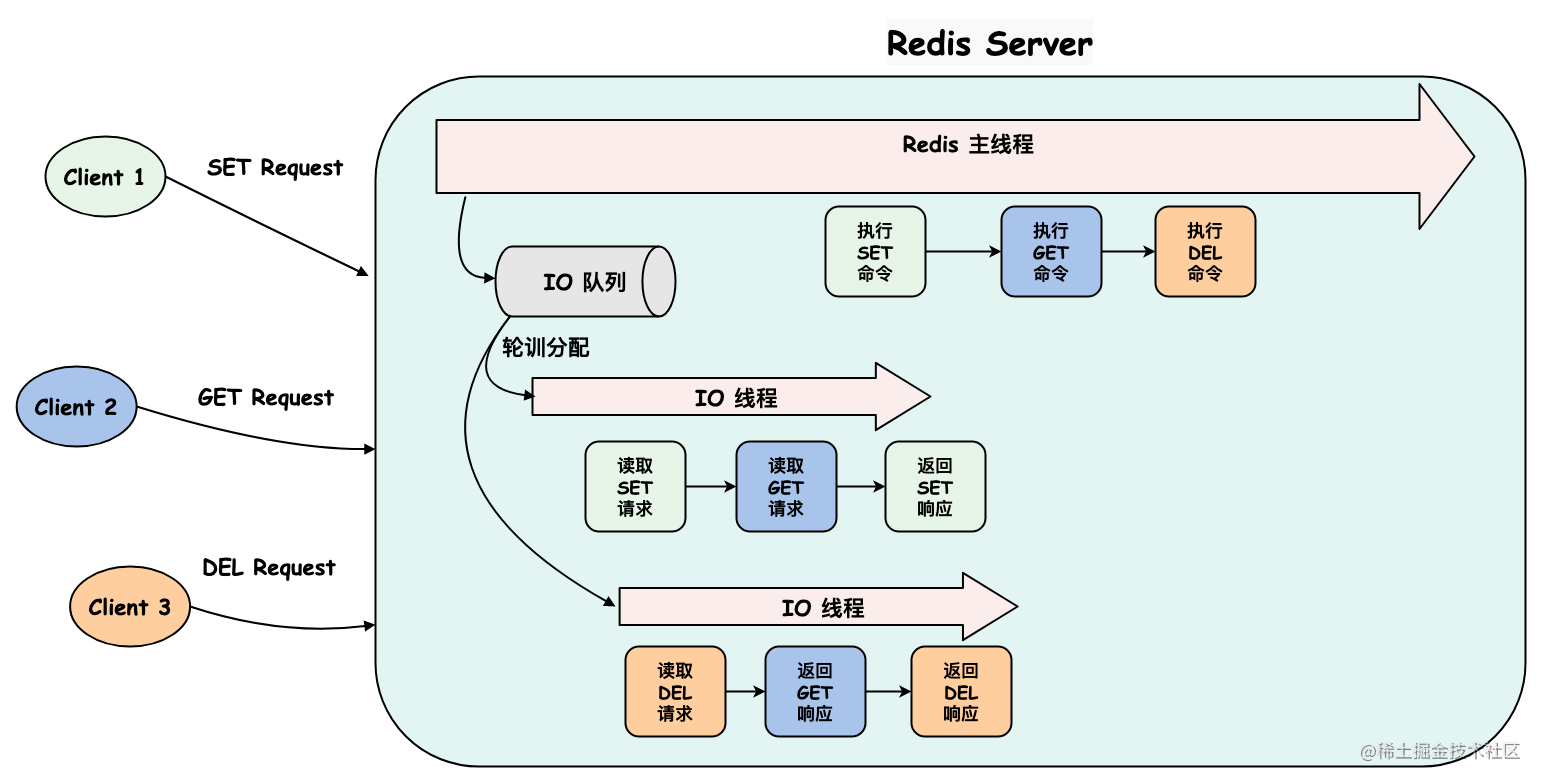

从 Redis 官方介绍中来看，单线程模型下网络 IO 占用了 Redis 大部分的 CPU 时间，网络 IO 的瓶颈随着请求量的增加也逐渐凸显出来。Redis 6.0 开始支持多线程 IO，进而充分利用服务器多 CPU 的优势，提高 Redis 在网络 IO 方面的性能。下图为 Redis 6.0 之后的线程模型：

简单解释一下这张图的结构：当 Redis Server 收到一个请求的时候，先会进入 IO 队列，多条 IO 线程会从 IO 队列里面读取请求并进行解析，解析之后的命令就会交给 Redis 主线程进行执行；执行后的结果会重新进入 IO 队列，等待 IO 线程将响应返回给客户端。

Redis 6.0 虽然开始支持多线程，但是执行命令的线程还是只有主线程一个，我们还是认为单条命令是原子执行的；同时，Redis 6.0 又有多线程进行 IO，进而突破了单线程 IO 的瓶颈，发挥了多核的优势。

感兴趣的小伙伴可以搜一下 Redis 多线程和单线程的压测结果比较，或者亲自压测一下。

I/O 多路复用基础知识

既然说到了线程模型，就不得不说另一个非常重要的概念 —— IO 多路复用。我们知道传统阻塞 I/O 会阻塞线程执行，如下图所示，但是 Redis 的核心是单线程模型，如果发生阻塞，就会导致整个 Redis 实例不可用。

Redis 采用 I/O 多路复用来解决这个问题。针对传统的阻塞 I/O 模型的缺点，I/O 复用的模型在性能方面有不小的提升。I/O 复用模型中的多个连接会共用一个 Selector 对象，由 Selector 感知连接的读写事件，而此时的线程数并不需要和连接数一致，只需要很少的线程定期从 Selector 上查询连接的读写状态即可，无须大量线程阻塞等待连接。当某个连接有新的数据可以处理时，操作系统会通知线程，线程从阻塞状态返回，开始进行读写操作以及后续的业务逻辑处理。

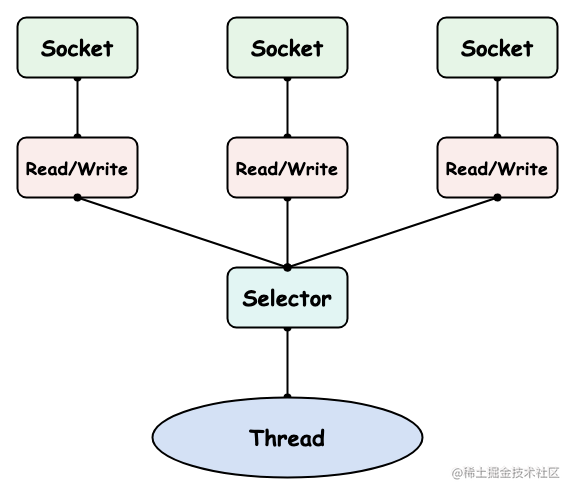

I/O 复用的模型如下图所示：

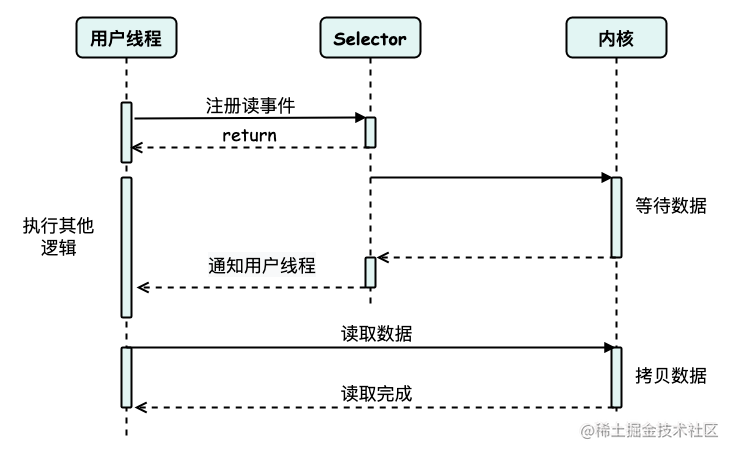

由于多路复用器 Selector 的存在，可以同时并发处理成百上千个网络连接，大大增加了服务器的处理能力。另外，Selector 并不会阻塞线程，也就是说当一个连接不可读或不可写的时候，线程可以去处理其他可读或可写的连接，这就充分提升了 I/O 线程的运行效率，避免由于频繁 I/O 阻塞导致的线程切换。如下图所示：

在 I/O 多路复用模型中最核心就是 selector，但是 selector 在各个操作系统上的实现机制各不相同，例如，Linux 系统中的实现是 epoll，Solaris 10 系统中的实现是evport，OS X、FreeBSD 等系统中的实现是 kqueue。我们在实际生产中一般会将 Redis 部署到 Linux 系统中，所以我们重点关注 epoll 的使用。

epoll 是 Linux 内核为处理大量网络连接而提出的解决方案，它能够同时监听多个网络连接（文件描述符）的读写情况，当其中的某些文件描述符，有可读事件或者可写事件时，epoll 会立刻返回这些可读可写的文件描述符个数。

epoll 基础

说完 IO 多路复用给我们带来的好处，我们就要再深入一步，看看 IO 多路复用是怎么使用的。

IO 多路复用器在不同操作系统上的实现各不相同，我们常见的服务器都是 Linux 操作系统，Linux 提供了 select、poll、epoll 三种多路复用的实现方式，其中 epoll 是性能最好，也是我们最常用的一种。

下面我就简单说明一下 epoll 的使用，总共涉及到 3 个核心函数。

• epoll_create(int size) 函数，它会创建一个 epoll 专用的文件描述符（表示的是内核事件表）。

• epoll_ctl(int epfd, int op, int fd, struct epoll_event *event) 函数，它操作上面拿到的内核事件表，我们可以通过该函数注册、修改或删除需要监听的事件。这里展开介绍一下 epoll_ctl() 的参数。

  • epfd：要操作的内核事件表对应的文件描述符，也就是 epoll_create() 的返回值。
  • op：指定了此次操作的类型，主要分三种，EPOLL_CTL_ADD 表示向内核事件表中注册指定fd 相关的事件；EPOLL_CTL_MOD 表示修改指定 fd 上的注册事件；EPOLL_CTL_DEL 表示删除指定 fd 的注册事件。
  • fd：此次要操作的文件描述符，也就是要内核事件表中监听的 fd。
  • event：是一个 epoll_event 结构指针类型，指定所要监听的 fd 上的事件类型。

• epoll_wait(int epfd, struct epoll_event* events, int maxevents, int timeout) 函数，它会阻塞等待监听到有事件发生。如果检测到事件发生，会将所有就绪的事件从内核事件表（epdf 参数）复制到第二个参数 events 指向的缓冲数组中返回。maxevents 参数指定了每次能处理的最大事件数目，timeout 参数指定了一次阻塞的超时时长。

在上述核心函数中，涉及到 epoll_event 和 epoll_data 这两个比较重要的结构体，其具体结构如下：

struct epoll_event {

    uint32_t     events;   // 记录了发生事件，按位区分不同事件

    epoll_data_t data;     // 记录了发生事件的相关信息

};



typedef union epoll_data {

    void    *ptr;

    int      fd; // 记录了发生事件的文件描述符

    uint32_t u32;

    uint64_t u64;

} epoll_data_t;

与 epoll_event.events 字段相关的几个宏定义以及含义如下。

• EPOLLIN：对应的文件描述符发生可读事件（包括对端 SOCKET 正常关闭）。
• EPOLLOUT：对应的文件描述符发生可写事件。
• EPOLLPRI：对应的文件描述符有紧急的数据可读。
• EPOLLERR：对应的文件描述符发生错误。
• EPOLLHUP：对应的文件描述符被挂断。
• EPOLLET： 将 EPOLL 设为边缘触发模式，默认是水平触发模式。
• EPOLLONESHOT：只监听一次事件，当监听完这次事件之后，如果还需要继续监听对应描述符，需要再次注册这个文件描述符。

除了这三个函数，还有一个需要了解的概念是 epoll 的触发模式，主要有两种。

• LT 模式：水平触发模式，这也是默认的触发模式。当 epoll_wait() 检测到事件发生并将通知给应用时，应用可以不立即处理这些事件，因为下次调用 epoll_wait() 函数时，会再次通知应用这些事件。
• ET模式：边缘触发模式。当 epoll_wait() 检测到事件发生并将通知给应用时，应用需要立即处理这些事件。如果不处理，下次调用 epoll_wait() 函数时，将不会再次进行通知。

好了，了解了 epoll 的关键方法和结构体之后，我们再来看使用 epoll 的完整示例，从示例中体会 epoll 相关的函数如何使用。下面是这个例子的核心代码，模拟了一个简单的 Server，它能够接收客户端的连接，并读取客户端发来的数据。

int main(int argc, char *argv[]) {

    struct epoll_event event;

    struct epoll_event *events;

    // 创建并绑定TCP套接字

    int sfd = create_and_bind(argv[1]);

    // ... 将TCP套接字设置成非阻塞的(略)

    s = listen(sfd, SOMAXCONN); // 等待连接建立

    // 调用epoll_create()函数创建epoll用到的文件描述符

    int efd = epoll_create(0);

    event.data.fd = sfd;

    // 监听可读事件，使用边缘触发模式

    event.events = EPOLLIN | EPOLLET;

    // 添加对sfd的监听

    s = epoll_ctl(efd, EPOLL_CTL_ADD, sfd, &event);

    // 创建一个事件缓存缓冲队列

    events = calloc(MAXEVENTS, sizeof event);

    while (1) {

        int n, i;

        // 阻塞等待有事件发生，当有事件发生时，epoll_wait()函数会

        // 通过events参数返回事件

        n = epoll_wait(efd, events, MAXEVENTS, -1);

        for (i = 0; i < n; i++) { // 循环处理事件

            // 对于EPOLLERR、EPOLLHUP事件以及文件描述符关闭的场景进行处理(略)

            // 发生可读事件来自sfd这个连接，表示有连接创建请求

            if (sfd == events[i].data.fd){

                while (1) { // 可能有多个创建连接的请求，所以是while(1)

                    struct sockaddr in_addr;

                    socklen_t in_len;

                    int infd;

                    in_len = sizeof in_addr;

                    // 创建新连接，infd为新建连接对应的文件描述符

                    infd = accept(sfd, &in_addr, &in_len);

                    if (infd == -1) {

                        if ((errno == EAGAIN) ||

                            (errno == EWOULDBLOCK)) {

                            break; // 已经处理完全部新建连接请求

                        }

                    }

                    // 将infd连接设置为非阻塞

                    s = make_socket_non_blocking(infd);

                    // 监听infd连接的可读事件

                    event.data.fd = infd;

                    event.events = EPOLLIN | EPOLLET;

                    s = epoll_ctl(efd, EPOLL_CTL_ADD, infd, &event);

                }

                continue;

            } else {

                int done = 0;

                while (1) {  // 不确定有多少可读数据，需要循环读取

                    ssize_t count;

                    char buf[1024];

                    count = read(events[i].data.fd, buf, sizeof buf);

                    if (count == -1) {

                        // EAGAIN表示已经读取完可读数据，等待下次可读事件

                        if (errno != EAGAIN) {

                            done = 1;

                        }

                        break;

                    }

                    else if (count == 0)  {

                        done = 1; // 读取完成，对端关闭连接

                        break;

                    }

                    // ... 处理读取到buf中的数据(略)

                }

                if (done) { // 对端关闭连接或是发生异常，释放对应文件描述符

                    close(events[i].data.fd);

                }

            }

        }

    }

    free(events); // 释放events缓冲区

    close(sfd); // 释放sfd文件描述符

    return 1;

}

简单说一下这段示例代码的核心逻辑，首先是通过 create_and_bind() 来新建一个 Socket，并把它设置成非阻塞的模式。接下来就是 epoll 的使用了，这里会新建一个 epoll 实例，并开始监听 sfd 这个 Socket 上的事件。然后就是一个 while 循环，它里面会调用 epoll_wait() 方法阻塞线程，直到监听到事件发生。在监听到事件之后，epoll_wait() 方法会通过 event 参数返回相应的事件。

这里我们先来关注与客户端新建连接的场景，新建连接的时候，发生事件的 Socket 就是 sfd，此时就会进入下面的 if 分支，其中会通过 accept() 完成客户端连接的创建，并把新建的这个连接添加到 epoll 上进行监听，这里主要是监听读事件。

下面再来看 else 这个分支，这是在客户端连接触发可读事件的执行逻辑。在这个分支的 while 循环里面，会尝试从这个 Socket 里面读取数据，在 buf 缓冲区读取满了之后，我们 Server 端就会处理其中的数据。处理完成之后，就会继续读取，然后处理，循环往复，直到全部数据都读取完毕，最后我们 Server 端会关闭这个 Socket 连接。

Reactor 模型

在深入介绍 epoll 之后，我们需要先了解一下多路复用这项技术在实践中是如何使用的。一般 I/O 多路复用会和 Reactor 设计模式一起出现，Redis 也是使用 Reactor 模式来处理网络请求的。

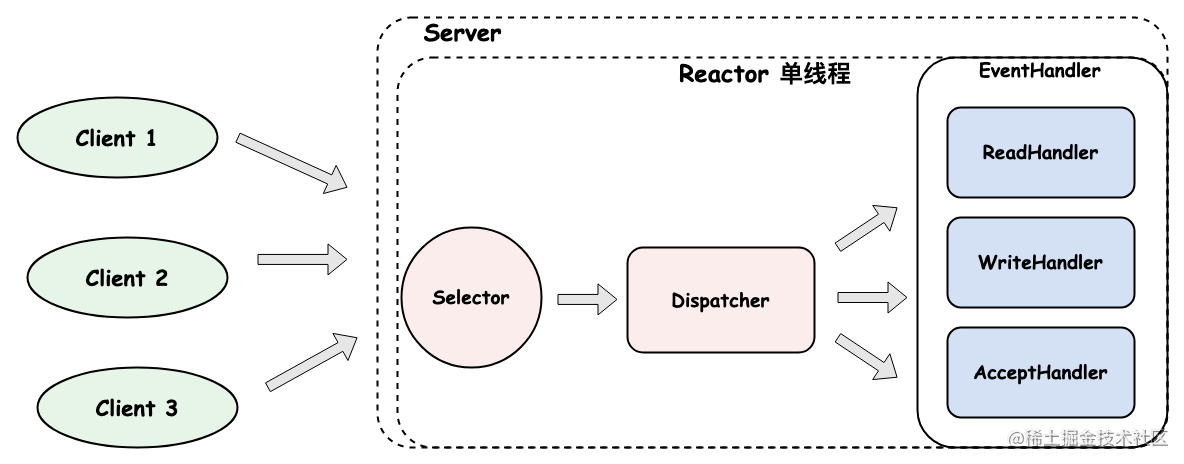

Redis 通过 Selector 这个多路复用模块同时监听多个网络连接，当监听到 accept、read、write 等事件时，I/O 多路复用模块会将事件通过 Dispatcher 转发给事件处理器进行处理，如下图所示。在整个运行过程中，网络连接也可能会出现连接不可读或不可写等情况，此时主线程会去执行其他 Handler 的逻辑处理其他网络连接的事件或是时间事件，而不是阻塞等待。

单 Reactor 单线程的优点就是线程模型简单，没有引入多线程，自然也就没有多线程并发和竞争的问题。但其缺点也非常明显，那就是性能瓶颈问题，一个线程只能跑在一个 CPU 上，能处理的连接数是有限的，无法完全发挥多核 CPU 的优势，这也是 Redis 从 单个线程转变成单个主线程 + IO 多线程的原因。

总结

在这一节中，我们首先介绍了 Redis 线程模型的演进历史，重点讲解了 Redis 4.0 之前的单线程模式以及 Redis 6.0 之后的 I/O 多线程模式。然后，我们详细说明了 I/O 多路复用的基础知识，主要介绍了 I/O 多路复用的原理、epoll 的基础知识以及 Reactor 模型。

下一节，我们将正式开始介绍 Redis 对 Reactor 模型的实现，也就是对 Redis 事件驱动框架的解析。
