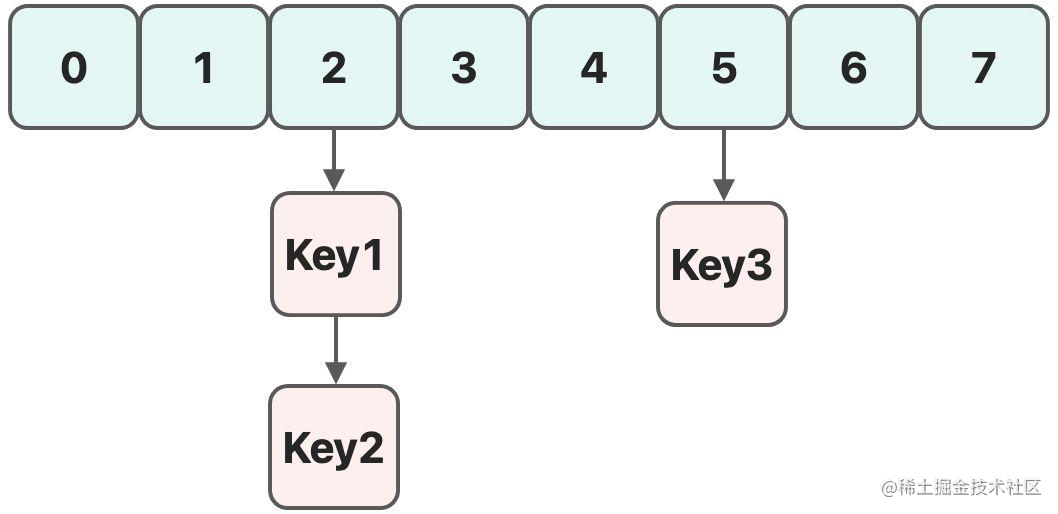

在前面第 8 讲《 实战应用篇：Hash 命令详解与实战（上）》中我们已经讲解了哈希表的结构，就如下图所示，这个 HashMap 有 8 个槽位，每个槽位下面挂一个链表。我们这一节就来看看 Redis 里面哈希表是怎么实现的。


在 Redis 里面，Hash 表底层依赖的数据结构其实有两种：第一种是前面介绍的 ziplist，Redis 7.0 之后呢，就是 listpack，总之就是一块连续的内存空间；另一种是我们今天这一节要介绍的 dict 结构，它就是哈希表的结构。

在后面介绍 redisObject 对象的时候，我们还会展开说明哈希表底层什么时候用 listpack、什么时候用 dict，现在你只需要知道：哈希表底层数据少、键值对都比较短的时候用 listpack 存，数据量大了之后就用 dict 存。

dict & dictEntry

在 Redis 里面，哈希表对应的是 dict 这个结构体，你看其他 Redis 文章的时候，说到的字典结构，其实就是这个结构体。

我们打开 dict.h 这个头文件，找到字典这个结构体的定义，如下所示：

1
2
3
4
5
6
struct dict {
    ... ...
    // 真正存储数据的地方，里面有两个哈希表
    dictEntry **ht_table[2];
    ... ...
};

这里面最关键的就是 ht_table 这个数组，这个数组里面放了两个 dictEntry 的二级指针，二级指针在前面第 3 讲《先导基础篇：10 分钟 C 语言入门》也说过，是指向指针的指针。

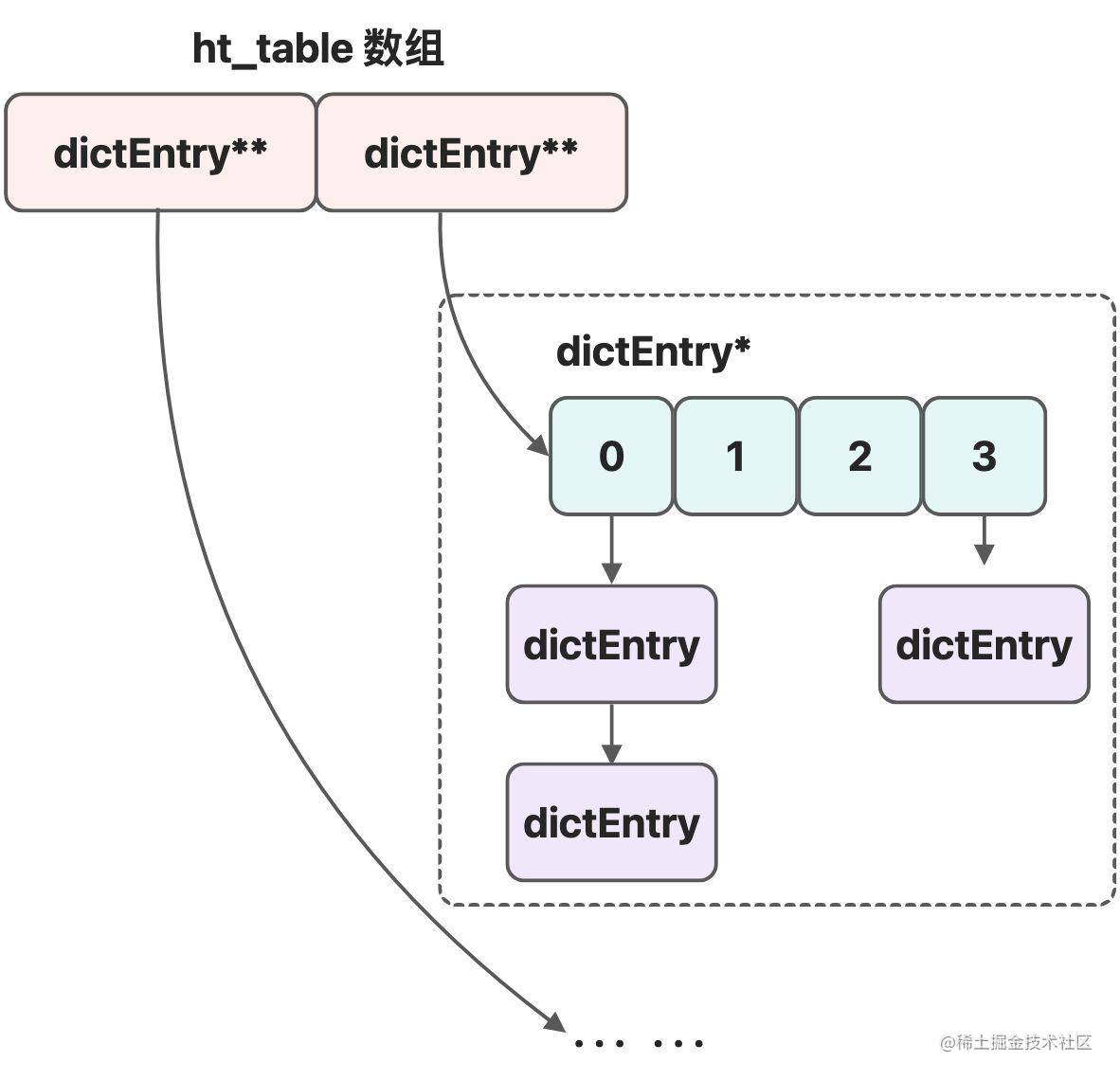

如下图，这两个二级指针，分别指向了一个哈希表或者说是哈希 table。再展开看每个哈希 table 的结构，这个二级指针实际上指向的是一个 dictEntry 指针的数组，就是图中绿底的数组，里面每个元素都是 dictEntry 指针；然后这些 dictEntry 指针，指向了一个 dictEntry 列表，就是图中紫色底的列表。我用虚线框出来的这个部分，与上文介绍的哈希表结构非常类似了。（至于为什么 ht_table 里面要放两个 dicEntry** 二级指针，然后指向两个不同的哈希 table，我们后面会展开说。）


我们先来看看 dictEntry 这个结构体，如下所示，它表示的是字典中的一个节点。

1
2
3
4
5
6
7
8
9
10
11
12
typedef struct dictEntry {
    void *key; // 键值对中的Key，实际上指向一个sds实例
    union { // 用来存储键值对中的value值，因为是一个union，所以下面四个字段
            // 同时只会有一个有值
        void *val;     // 当value是一个非数字类型的值时，使用该指针
        uint64_t u64; // 当value值是一个无符号整数时，使用u64字段进行存储
        int64_t s64;  // 当value值是一个有符号整数时，使用s64字段进行存储
        double d;     // 当value值是一个浮点数时，使用d字段进行存储
    } v;
    struct dictEntry *next; // 指向下一个节点的指针
    void *metadata[];  // 额外的空间，这个跟Redis Cluster相关，后面再说
} dictEntry;

我们解释下这其中的各个字段的含义。

  • key 指针存储的是键值对中的 Key，其实就是指向了一个 sds 实例。
  • v 字段表示的是键值对的 Value 值，它有点特殊，是一个 union，也就是联合体。联合体里面有 4 个字段，但是只有一个字段能有值。如果 Value 值是一个非数字的类型，就用 val 这个指针来存；如果 Value 是一个数字，还要分成无符号、有符号和浮点数三种情况，对应地就是用 u64、s64、d 三个字段存。
  • next 字段是指向下一个节点的指针。每个哈希槽里面存储的都是一个链表，每个链表节点都是通过这个 next 指针连接下一个节点的。
  • 至于 metadata 字段，是和 Redis Cluster 相关的一个优化，这里先不展开说，柔性数组，也不占空间。

分析完 dictEntry 结构体的事情之后，我们再继续回来看 dict 结构体：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
struct dict {
    // 当前dict实例使用的一些特殊函数集合，通过这些函数可以改变当前dict的行为
    dictType *type;
    // 真正存储数据的hashtable，其中一个是在rehash的时候使用，实现渐进式的rehash
    dictEntry **ht_table[2];
    // 每个哈希table里面存了多少个元素
    unsigned long ht_used[2];
    // 渐进式rehash现在处理的哈希槽索引值
    long rehashidx;
    // 用来暂停渐进式rehash的开关
    int16_t pauserehash;
    // 记录两个哈希table的长度，实际是是记录2的n次方中的 n 这个值
    signed char ht_size_exp[2];
};

ht_table 这个数组里面记录了两个哈希 table 里面存了多少个元素，然后 ht_size_exp 里面存了两个哈希 table 中数组的长度，也就是哈希槽的个数，读过 HashMap 的小伙伴应该知道，这个数组每次扩容都是两倍两倍地扩，这里也是一样，所以 ht_size_exp 里面记的实际上就是 2 的 n 次方里面的这个 n。

rehashidx 字段是一个指向哈希槽的下标值，这个在后面讲解渐进式 rehash 的时候，会看到这个字段的用处。pauserehash 字段是类似锁的功能，锁重入一次，pauserehash 就会加一次 1；锁退出一次，就减一次 1。那这个字段用来锁什么的呢？是用来锁渐进式 rehash，锁上了，渐进式 rehash 就停了，这个后面说哈，大概知道是干啥的就行了。

好了，dict 结构体的核心部分我们就说完了，你应该都懂了吧，不懂的地方，评论区说一下哈。

dictType

dict 结构体里面还有一个 type 指针，它指向了一个 dictType 对象。看名字就知道，它表示的就是 dict 的类型。看到这里，估计你会很纳闷：哈希表还有类型？

所以，我们就一起来看下 dictType 到底是个什么东西。

1. dictType 定义解析

首先，来看 dictType 这个结构体，这里面就是一批函数指针的集合，这些指针指向的函数决定了 dict 实例的一些关键行为。dictType 结构体的定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
typedef struct dictType {
    // hashFunction函数用来计算key的hash值
    uint64_t (*hashFunction)(const void *key);
    // keyDup和valDup分别负责对key和value进行复制
    void *(*keyDup)(dict *d, const void *key);
    void *(*valDup)(dict *d, const void *obj);
    // 用来比较两个key是否相同
    int (*keyCompare)(dict *d, const void *key1, const void *key2);
    // keyDestructor和valDestructor分别负责销毁key和value
    void (*keyDestructor)(dict *d, void *key);
    void (*valDestructor)(dict *d, void *obj);
    // 用来检查当前dict是否需要扩容
    int (*expandAllowed)(size_t moreMem, double usedRatio);
    // 用来计算metadata那个柔性数组的长度，用来检查
    size_t (*dictEntryMetadataBytes)(dict *d);
} dictType;

可以看到：hashFunction 指向的这个函数是用来计算 key 的 hash 值；然后下面这两个函数，结尾都是 Dup（其实就是 Duplicate 的缩写）。有的时候，往一个 dict 里面存一个 Value 的时候，是希望这个 Value 值被独占的，也就是别的地方修改了 Value 值，但是不会影响已经写入到 dict 里的 Value，这个时候怎么办呢？是不是就需要在存 Value 的时候，深拷贝一份就行了？这样两个 Value 就是不同的对象了。这个时候就要用 valDup 这个函数来进行深拷贝了，keyDup 也是一样的功能。

写入的时候深拷贝了，那再释放的时候，就需要把这些拷贝出来的内存释放掉。这就需要用后面的 keyDestructor 和 valDestructor 两个函数，一个用来释放 Key，一个用来释放 Value 值。

至于 keyCompare 函数，就和我们 Java 里面 Comparator 接口类似，用来比较两个 Key 是否相等；expandAllowed 函数则是用来检查这个哈希表能不能扩容。

2. dictType 核心实现分析

dictType 这种定义一堆函数指针的方式，有点像 Java 里面的接口，这些函数指针类似于接口中的方法签名。我们来看 server.c 这个文件，里面搜 dictType，可以看非常多的 dictType 实现，如下图：


这里我们选取 dbDictType、hashDictType 和 setDictType 这三个比较典型、比较重点的实现进行分析。

dictType 的第一个典型实现是：dbDictType。Redis 本身是一个 KV 数据库，其实 Redis DB 也就是一个大的哈希表，只不过 Value 可能是 String、List、哈希表这种复杂结构而已。没错，dbDictType 就是 Redis 存全部键值对的哈希表使用的 dictType 实现：

1
2
3
4
5
6
7
8
9
10
dictType dbDictType = {
    dictSdsHash,   // dictSdsHash函数底层就是使用siphash算法
    NULL,   // keyDup和valDup两个指针为NULL，表示不会对键值对进行复制
    NULL,
    dictSdsKeyCompare, // key按照字符串方式进行比较
    dictSdsDestructor, // key按照字符串方式进行销毁
    // Redis中每个value值都是robj类型，所以value按照robj类型进行销毁
    dictObjectDestructor,
    dictExpandAllowed // 通过dictExpandAllowed函数决定是否扩容
};

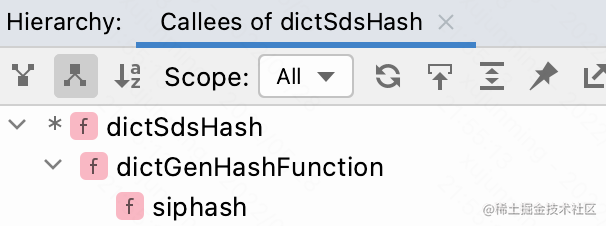

先看 dictSdsHash 这个哈希函数，名字就告诉我们了，它是给 sds 算 hash 值的。我们看一下调用链，如下图能看到它底层使用的是 siphash 这个哈希算法。哈希算法一般是朝着两个方向发展，一个是提高哈希速度，一个是减少碰撞次数。siphash 这个算法比较有意思，它主要是来解决哈希洪水攻击这种安全问题的，计算 hash 值的速度以及 hash 碰撞次数也都比较优秀，现在也被很多语言内置。

想深挖哈希洪水攻击和 siphash 算法的小伙伴，可以看这篇文章入个门，这篇文章里面还说从攻击角度来看，Java 里面哈希桶超过 8 个元素就转成平衡树的一些思考，挺有意思的。


我们回到 dbDictType 这个实现继续看，它里面的 keyDup 和 valDup 两个指针都是 NULL 值，那就是说，不对 key 和 value 进行深拷贝，传进什么实例就用什么实例了。

再往下看，Key 的比较就是比较两个 sds 的值，来看代码，如下所示，其实就是先比较 sds 长度，然后用 memcmp 比较 sds 里面的每个字节，这个没什么难理解的。

1
2
3
4
5
6
7
8
9
10
int dictSdsKeyCompare(dict *d, const void *key1,
        const void *key2){
    int l1,l2;
    UNUSED(d);

    l1 = sdslen((sds)key1);
    l2 = sdslen((sds)key2);
    if (l1 != l2) return 0;
    return memcmp(key1, key2, l1) == 0;
}

下面这个 key 的销毁函数 dictSdsDestructor()，猜也猜的到，就是释放 sds，代码如下所示，果然就是直接调用 sdsfree 函数。

1
2
3
void dictSdsDestructor(dict *d, void *val){
    sdsfree(val); // 释放sds
}

但销毁 value 的 dictObjectDestructor 函数就有点不一样，Redis 里面的 Value 可能是字符串，也可能是 List 或者哈希表，那我们调用哪种对象的销毁函数呢？Redis 在这些数据类型外面，又包了一层叫 robj 的结构体（全称就是 redis Object），它里面有个指针，指向了真正的字符串、List 之类的数据类型；另外，redis Object 里面还有个引用计数器，要是引用数掉到 1 了，就释放这个对象，是不是有点熟悉的味道呢？引用计数版本的垃圾回收器即将脱口而出。

我们回到 dbDictType，来看其中 dictObjectDestructor() 函数的实现，它释放 value 的逻辑就是减 redis Object 的引用计数器，我们点进去看，现在是 1 了，只有一个引用了，还要再减，就是 0 了，没人引用了，就根据里面存的具体类型，调释放函数回收内存，字符串调 sdsfree，List 调用 quicklistRelease，一个个节点释放掉。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void dictObjectDestructor(dict *d, void *val){
    if (val == NULL) return;
    decrRefCount(val); // 引用次数减1，减到0就会释放
}

void decrRefCount(robj *o) {
    if (o->refcount == 1) { // 无无人引用的时候，会调用value对应的free函数进行释放
        switch(o->type) {
        case OBJ_STRING: freeStringObject(o); break;
        case OBJ_LIST: freeListObject(o); break;
        case OBJ_SET: freeSetObject(o); break;
        case OBJ_ZSET: freeZsetObject(o); break;
        case OBJ_HASH: freeHashObject(o); break;
        case OBJ_MODULE: freeModuleObject(o); break;
        case OBJ_STREAM: freeStreamObject(o); break;
        default: serverPanic("Unknown object type"); break;
        }
        zfree(o);
    } else {
        if (o->refcount <= 0) serverPanic("decrRefCount against refcount <= 0");
        if (o->refcount != OBJ_SHARED_REFCOUNT) o->refcount--;
    }
}

最后，就是扩容函数 dictExpandAllowed() ，它的扩容逻辑就是看使用率是不是超过了 1.618，然后看看要是再扩容的话，是不是到了内存上限值，到了上限，肯定是不能扩容了。检查都通过 ，就会返回 1，允许扩容。

1
2
3
4
5
6
7
int dictExpandAllowed(size_t moreMem, double usedRatio) {
    if (usedRatio <= 1.618) {
        return !overMaxmemoryAfterAlloc(moreMem); // 扩容
    } else {
        return 1;
    }
}

dbDictType 说完之后，你是不是感觉对 Redis DB 的一些关键行为，又多了些了解呢？

dictType 的第二个典型实现是 hashDictType。 hashDictType 是 Redis 里面 Hash 这种数据类型使用的 dictType 实现，具体定义如下所示。它里面的 hash 函数也是用的 siphash 算法，在写入键值对的时候不会进行复制，它使用的 Key 比较函数，也是 sds 字符串的比较。Redis Hash 结构中，键值对都只能是字符串，所以销毁 Key 和 Value 的函数，都是销毁 sds 字符串。

1
2
3
4
5
6
7
8
9
dictType hashDictType = {
    dictSdsHash,                // dictSdsHash函数底层就是使用siphash算法
    NULL,                       // keyDup和valDup两个指针为NULL，表示不会对键值对进行复制
    NULL,
    dictSdsKeyCompare,          // 按照sds来比较Key
    dictSdsDestructor,          // 按照sds来销毁Key
    dictSdsDestructor,          // 按照sds来销毁Key
    NULL                        // 默认允许扩容
};

dictType 的第三个典型实现是 setDictType 实现。它是 Set 这个数据类型对应的 dictType 实现。这里你可以先回忆一下 Java 里面 HashSet 的实现，底层其实是一个 HashMap，Key 用来存储 Set 的元素，Value 里面存一个固定的对象。Redis 里面也是类似的实现，Set 也是依赖 dict 实现的，Set 底层的 dict 中，Value 部分为空，也就无需进行比较、销毁等操作。

我们来看 setDictType 的实现，这里面需要我们关注的是 Value 销毁的函数，是个 NULL，也就是无需销毁 Value，与我们预想的一样。

1
2
3
4
5
6
7
8
9
10
dictType setDictType = {
    dictSdsHash,   // dictSdsHash函数底层就是使用siphash算法
    NULL,          // keyDup和valDup两个指针为NULL，表示不会对键值对进行复制
    NULL,
    // set集合中只能存放字符串的key，所以比较函数和销毁函数按照字符串方式进行处理
    dictSdsKeyCompare,
    dictSdsDestructor,
    NULL            // set集合是没有使用到value的，所以不需要对应的销毁函数
                    // 未指定expandAllowed函数，默认支持扩容
};

最后，看一下 setDictType 和 hashDictType 里面的扩容函数，都是 NULL，NULL 的意思就是允许扩容，不做任何限制。

总结

在这一节中，我们重点介绍了 Redis 里面哈希表的核心结构体，它与我们 Java 里面 HashMap 的实现非常相似。在 dict 结构体中，最关键的就是 ht_table 这个数组，这个数组里面放了两个 dictEntry 的二级指针，我们这里还详细分析了 dictEntry 的结构。

接下来讲解了 dictType 这个类似接口的结构体，它定义了 dict 中的几个关键行为，例如，如何复制写入的键值对、如何比较键值对、如何销毁键值对、以及扩容的判断条件。最后，介绍了 dictType 最重要、最典型的三个实现。

另外，本节还挖了很多“坑”，比如：rehashidx 字段是干啥的？渐进式 rehash 是什么操作呢？这些“坑”我们在下一节就填哦。
