在前面三讲中,我们已经详细介绍了 ziplist 的核心结构以及核心操作,你会发现 ziplist 是一种比较复杂的结构,所以在 Redis 5.0 就引入了 listpack 这个更简单的结构来对标 ziplist。在前面介绍 Redis 7.0 Release Note 说过,从 Redis 7.0 开始,完全使用 listpack 替换 ziplist 了。
这一节我们就来说说 listpack。
listpack 核心结构
listpack 说白了,跟 ziplist 差不多,也是一块连续的内存空间,但是呢,listpack 没有 ziplist 那么复杂的内部结构。
listpack 之所以会出现,是因为用户上报的一个 Redis 崩溃问题,但是 Redis 的代码维护者并没有找到崩溃的明确原因,猜测可能是 ziplist 复杂的连锁更新操作导致的,希望设计一种简单点的、能够替换 ziplist 的紧凑型数据结构。

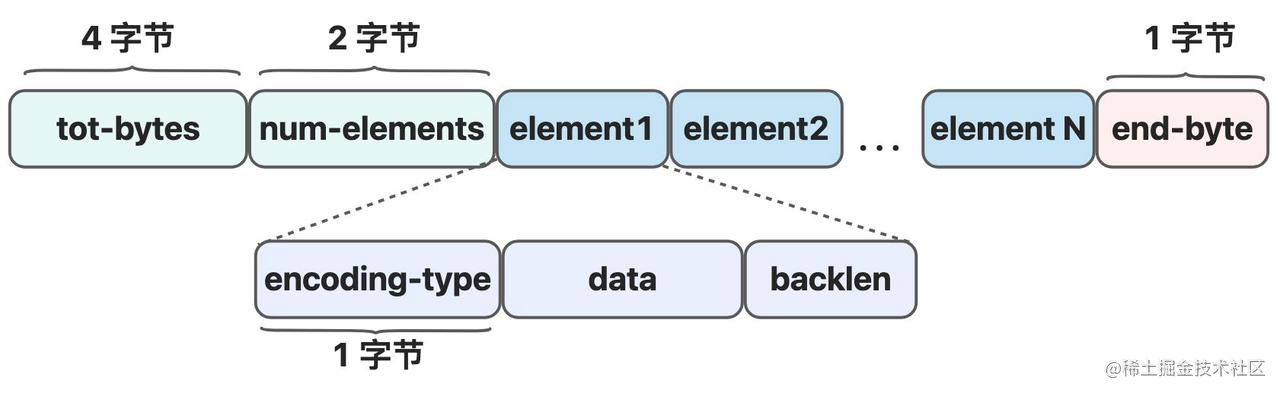

下面这张图是 listpack 结构,它和 ziplist 的结构很类似,也是分为头、中、尾三部分。先来看头、尾两部分:头部里面的 tot-bytes 占了 4 个字节,存了 listpack 占用的总字节数,num-elements 占用 2 个字节,存了这个 listpack 里面的元素个数;尾部是一个字节的 end-byte,它的值始终是 255。
ziplist 内心 OS:这不是一样的吗?这样也能赚到钱!报警吧!
接下来我们就一起看下 listpack 里面 element 的结构,里面分了 encoding-type、data、backlen 三部分。
encoding-type 存的是 element-data 部分的编码类型和长度。和 ziplist entry 的类似,encoding-type 也是个变长的结构。
- 0xxx xxxx:encoding-type 第一位是 0 的话,data 就是一个 7 位的无符号整数,encoding-type 和 data 会合并成一个字节,这个字节的后 7 位存的就是 data 部分。
- 10xx xxxx:encoding-type 前 2 位是 10 的话,表示 data 是一个字符串,encoding-type 的低 6 位表示字符串的字节数,也就是说,data 字符串最长为 63 个字节。紧跟在 encoding-type 字节之后的,就是 data 字符串。
- 110x xxxx:encoding-type 前 3 位是 110 的话,表示 data 是一个整数,encoding-type 的低 5 位以及下一个字节的 8 位,总共 13 位,共同来表示 data 这个整数值。
- 1110 xxxx:encoding-type 前 4 位是 1110 的话,表示 data 是一个字符串,encoding-type 的低 4 位以及下一个字节的 8 位共同表示字符串的长度,也就是说,data 字符串最长就是 4095 个字节了。
- 1111 0000:encoding-type 的值是 0xF0 的话,表示后面跟的 4 个字节表示字符串的长度,data 字符串最长 2^32 -1 个字节。紧跟字符串长度之后的部分,就是 data 字符串了。
- 1111 0001:encoding-type 是 0xF1 话,表示 data 是一个 16 位的整型,encoding-type 后面紧跟的 2 个字节用来存 data 的具体值。
- 1111 0010:encoding-type 是 0xF2 话,表示 data 是一个 24 位的整型,encoding-type 后面紧跟的 3 个字节用来存 data 的具体值。
- 1111 0011:encoding-type 是 0xF3 话,表示 data 是一个 32 位的整型,encoding-type 后面紧跟的 4 个字节用来存 data 的具体值。
- 1111 0100:encoding-type 是 0xF4 话,表示 data 是一个 64 位的整型,encoding-type 后面紧跟的 8 个字节用来存 data 的具体值。
- 1111 0101 到 1111 1110 的 encoding-type 值目前还未使用。
最后要说的是 backlen 部分,它存了当前这个 element 的总长度,这个总长度包含了的是 encoding-type 长度加上 data 部分的长度,不包含 backlen 自身的长度哈。
之所以有这个 backlen 存在,就和 ziplist 里面的 prevlen 一样,主要是为了支持从后向前遍历 listpack 。backlen 是一个变长的部分,最多占用 5 个字节。backlen 里面每个字节的第一位都是标识符,如果是 0 的话,就表示这个字节是 backlen 部分的最后一个字节;如果是 1 的话,就不是。也就是说,每个字节的剩余 7 位才携带有效信息。
举个例子,我要在 backlen 里面存 500 这个值 ,其对应的二进制是这个值 0000 0001 1111 0100,将每 7 位切分一次,得到这个值 x0000011 x1110100,然后最高位加个 x,表示的是该字节第一位的标识符。因为 backlen 是从右向左读取的,所以高位字节应该在右边,我们给它翻转一下,就是这个值了 x1110100 x0000011,最后,补全各个字节中的标识符,得到完整的 backlen 值 11110100 00000011。
其实呢,**backlen 就是 listpack 和 ziplist 不一样的地方,虽然都是为了逆序遍历,但是 backlen 记录的是 element 自身的长度,prevlen 记录的是前一个 element 的长度**。很明显,backlen 这种设计把变化封装到了 element 里面,一个 element 无论怎么变,也不会影响邻居,也就不会出现连锁更新。再看 prevlen,就会发现 entry 内部没有兜住自身的变化。这里你应该也会联系到设计模式里面的一些规则,把变化的部分和不变的部分拆分开,对吧?
listpack 核心方法

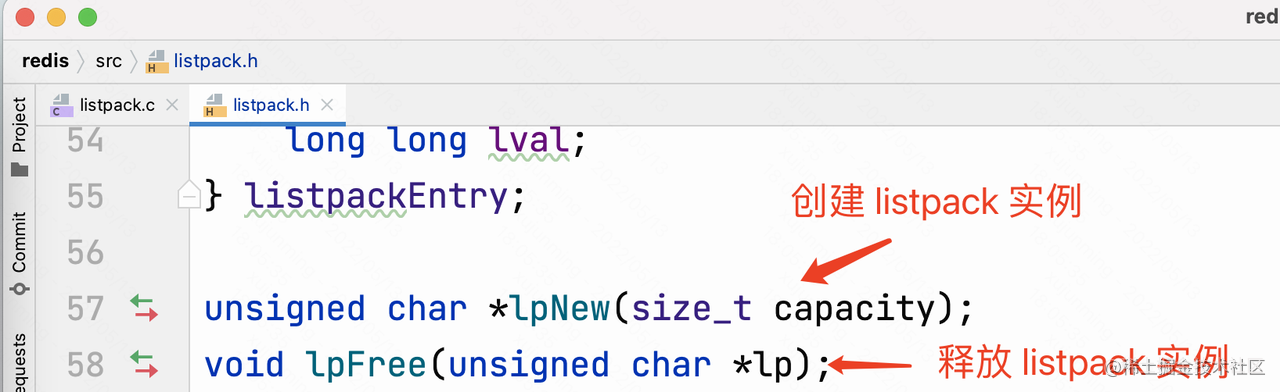

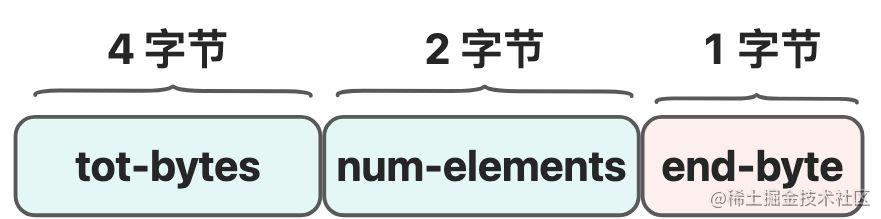

要使用 listpack,先需要用 lpNew() 函数初始化一个 listpack 实例,返回的 char 指针,指向的是 listpack 的首地址。 lpNew() 函数可以接收一个参数来指定初始化的内存空间大小,比如说,我明确知道我的 listpack 会占用 1024 个字节,就可以直接传个 1024 的参数,就可以申请出 1024 字节大小的内存了。要是传 0 的话,就是创建一个空的 listpack 实例,里面只有头尾两部分,其中的 element 部分都没有,就是下图的状态:
至于 lpFree() 函数的话,就是释放 listpack 实例占的空间,这里不再多说了。
1. 插入、修改、删除
创建完 listpack 实例之后呢,我们就可以开始看 listpack 的增删改查了。

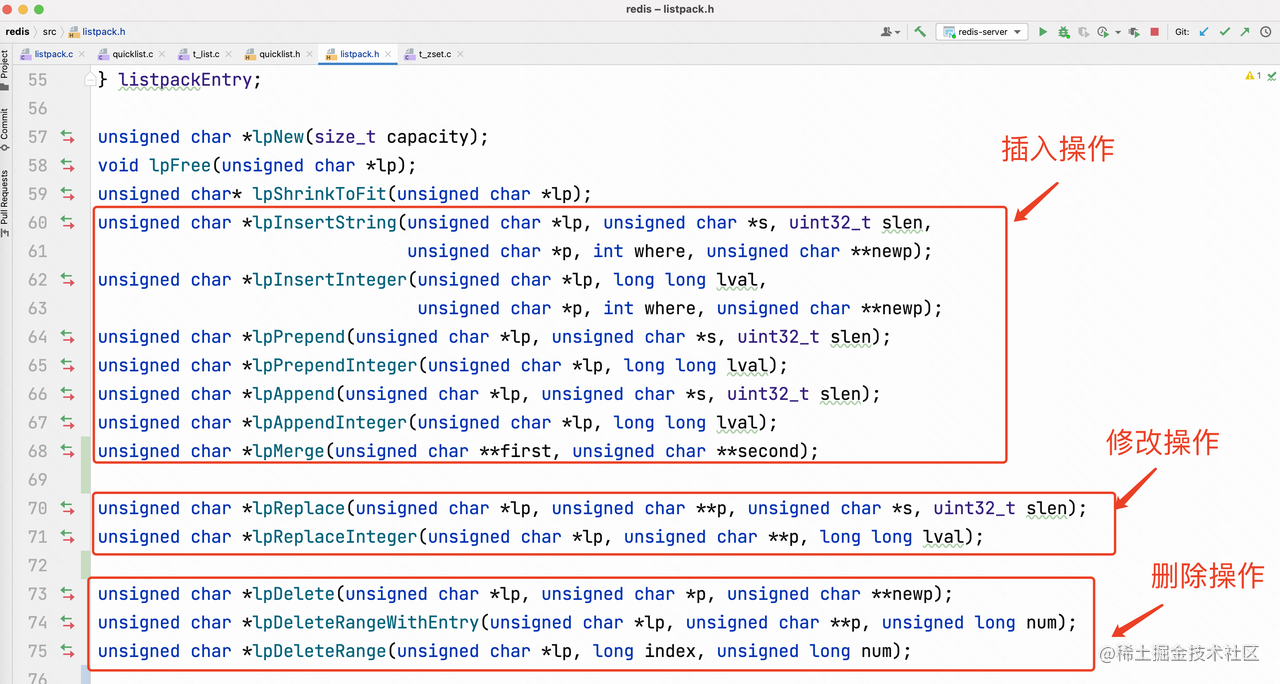

lpAppend 是往 listpack 的尾部插入字符串,lpPrepend 是往 listpack 的头部插入字符串,lpInsertString() 是往指定的位置插入字符串,它们底层都依赖 lpInsert () 函数。

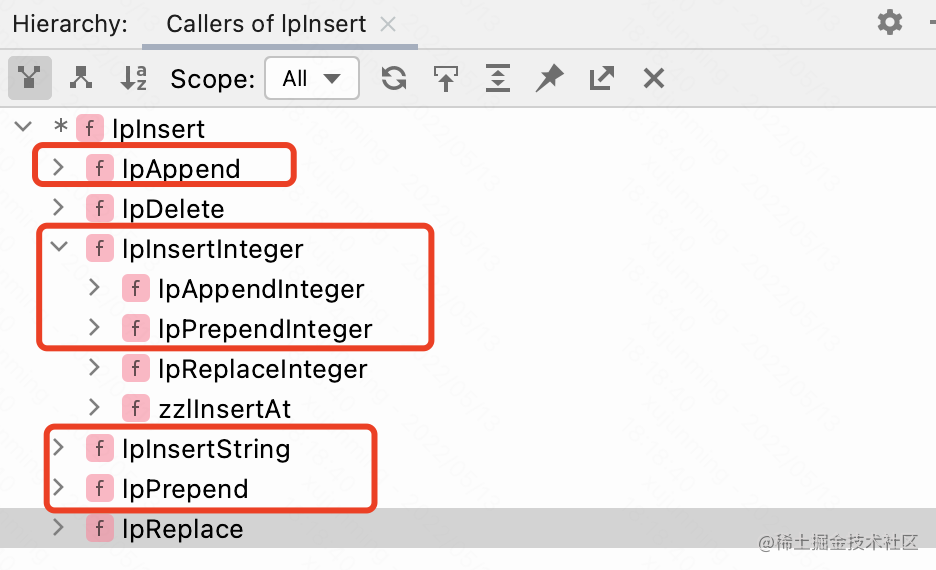

我们可以用 Cloin 的调用链视图看一下,无论是插入字符串元素,还是插入整数元素,都是走的 lpInsert() 函数:
lpInsert() 函数除了有插入数据的功能,还能够实现删除和替换的功能,从这个调用链里面,我们也能看到 lpDelete()、lpReplace() 这些删除、替换操作也调用了 lpInsert()。
说明白 lpInsert() 函数的重要性,下面我们就来正式开始分析 lpInsert() 函数。
先来看 lpInsert() 的参数,几乎它所有的参数都有多个含义,所以我们还得一个个分情况来说明白。如下表所示,除了第一个参数 lp 指向了要被操作的 listpack 实例外,剩下的参数就开始各种“表演”了。
| 参数 | 插入场景 | 更新场景 | 删除逻辑 |
|---|---|---|---|
| lp | 目标 listpack 实例 | 目标 listpack 实例 | 目标 listpack 实例 |
| elestr | 插入的新字符串 | 更新后的新字符串 | 必须是 NULL |
| eleint | 插入的新整型值 | 更新后的整型值 | 必须是 NULL |
| size | elestr 字符串的长度或者是 eleint 占了多少个字节 | elestr 字符串的长度或者是 eleint 占了多少个字节 | 0 |
| p | 插入位置,结合 where,可以确定新元素插入到 p 这个 element 的前面还是后面 | 指向要更新的 element | 指向要删除的 element |
| where | LP_BEFORE、LP_AFTER 两个可选值,决定新元素插入到 p 这个 element 的前面或者后面 | LP_REPLACE | LP_REPLACE |
| newp | 指向新插入的 element | 指向更新的 element | 指向此次删除 element 的下一个 element |
介绍完方法的具体参数之后,我们再来看 lpInsert() 的具体实现。
1 | unsigned char *lpInsert(unsigned char *lp, unsigned char *elestr, unsigned char *eleint, |
首先是对参数进行检查,通过参数值确定这次调用要执行什么操作。
a. 如果 elestr 和 eleint 都是 NULL,那此次操作就是一次删除操作,需要把 where 设置为 LP_REPLACE,同时要将 delete 变量设置为 1。这个时候,p 指向的就是要删除的 element。
b. 否则就是更新或者插入场景。针对插入场景来说,如果 where 是 LP_AFTER 的话,需要把指针 p 后移一个 element,然后把 where 改成 LP_BEFORE,这样后续操作都是在 p 指针的前面插入新元素了,算是一种归一化的操作了。这里后移一个 element 用的是 lpSkip() 函数,里面的逻辑就是解析 element 的 encoding-type 和 backlen 两部分,确定这个 element 占了多少字节,然后再后移 p 指针。
接下来,这个 if…else 代码块就是确定新元素是字符串,还是整数值,以及对应 encoding-type 值。这里我们要来说一下 lpEncodeGetType() 这个函数,它里面会尝试把 elestr 字符串转成整数值,要是能转成功呢,encoding-type 和转换后的 int 值就会填充到 intenc 这个数组里面。无论是不是能转 int,这个 enclen 指针都会记录相应的 backlen 值。
到这里,就已经确定了操作的类型、操作的位置以及参与元素的值,我们接着往下看:
1 | unsigned char *lpInsert(...){ |
这里的 lpEncodeBacklen() 函数会把 enclen 这个值编码好,存储到 backlen 数组里面 ,还会计算 backlen 部分的长度(backlen_size),backlen 的编码方式这里不再重复了。
下面这个 if 是针对更新和删除操作的处理,这里会算一下当前 element 的长度。
接下来,重新计算 listpack 长度,这个时候,就会用到操作前后的 element 长度的变化。

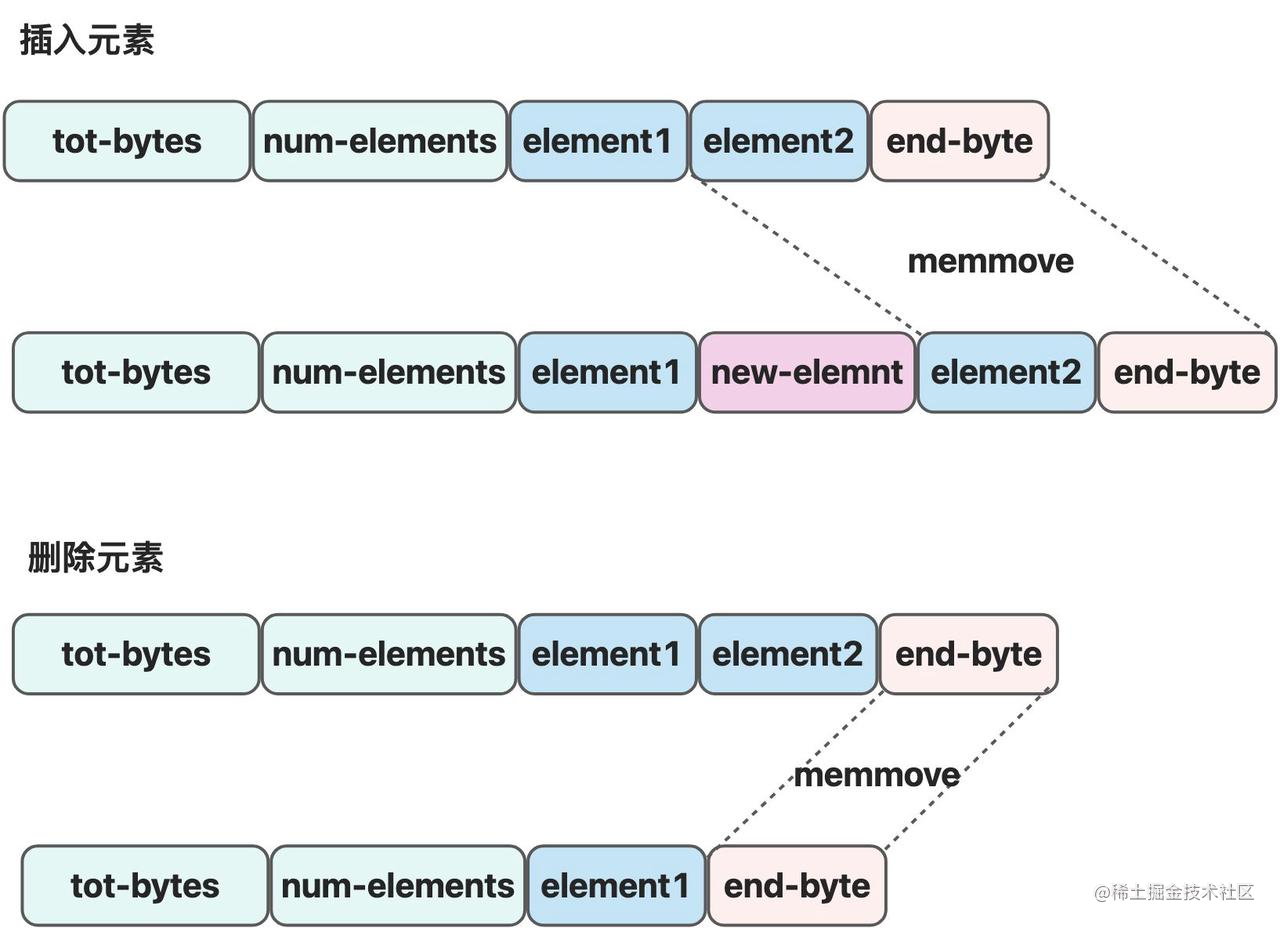

算好 listpack 的新长度之后,也就知道了这个 listpack 是需要扩容还是要缩容了。如果是缩容的话,比如说删除操作,我们应该先前移数据,然后再 realloc 缩小内存空间,要不这样的话,listpack 结尾地方的数据就可能丢失。如果是需要扩容的话,比如插入操作,需要先走 realloc 扩容,然后后移已有的数据,再插入新 element。下图展示了插入和删除场景的逻辑,更新元素的话,也是类似的。
- 最后,就是把新 element 写到指定的位置,更新一下 listpack 头部的 tot-bytes 和 num-elements 值。
1 | unsigned char *lpInsert(...){ |
这里需要关注一下 newp 这个参数,它是个二级指针,比如下面这段代码,newp 指向了 p 指针,我们在 lpInsert 里面修改 *newp 就是修改了 p 指针的指向,这时就实现了输出参数的效果。
1 | char* p = ...; |

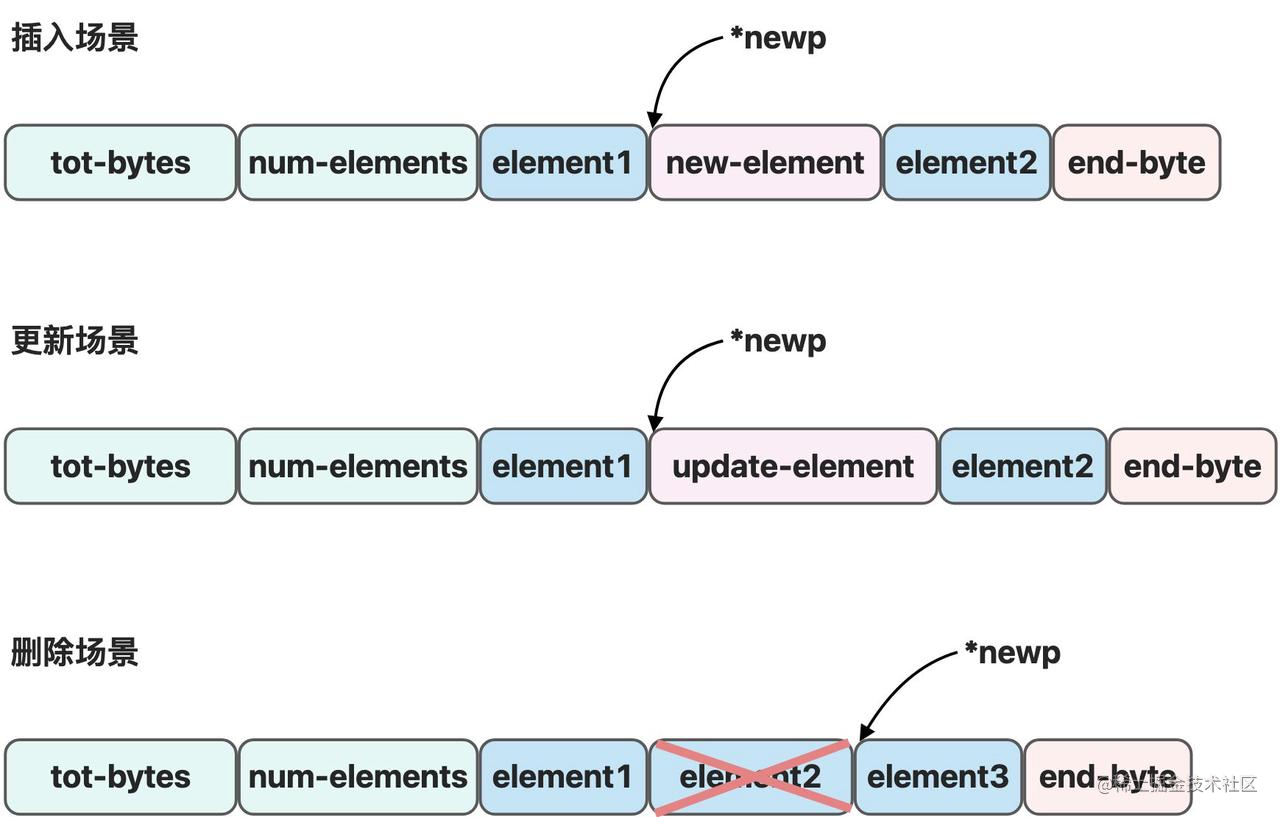

下面这张图就说明了 *newp 这个指针的指向:如果此次是插入操作,会把它指向新 element;如果是更新操作,它会指向这个更新的 element;如果是删除操作,它会指向下一个 element。
之所以要这么修改 *newp 指针,主要是为了方便实现迭代器的删除操作。在后面介绍 quicklist 迭代器的时候会看到,它就是使用 lpInsert() 方法删除元素的,它需要感知到删除之后下一个 element 的位置,这样才能继续往下迭代。
对标到 Java 里面,如果是要在 LinkedList 的迭代过程中,插入或是删除元素的话,需要用迭代器,要是不用迭代器的话,就会抛并发修改的异常(ConcurrentModificationException),在 LinkedList 迭代器的 remove() 里面,也会有类似的指针变更操作,熟悉 Java 的小伙伴们应该都不陌生。
2. 迭代与读取
其实看完 lpInsert() 的实现,就已经看完了 listpack 的增、删、改三种操作,我们只需要再简单看一下 listpack 的查询操作,listpack 的事情就齐活了。

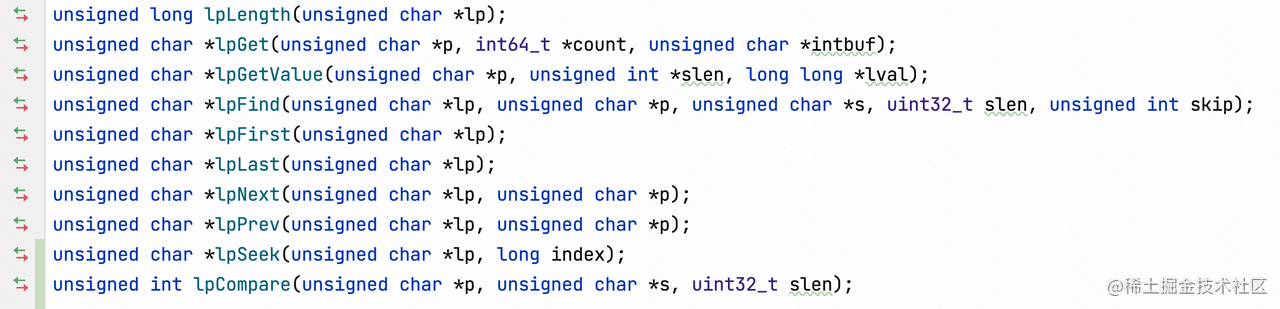

与 listpack 读取或者迭代相关的函数,就是下面这些,从函数名上基本就可以猜出具体实现。
我这里简单整理一下这些函数的功能:
| 函数 | 功能 |
|---|---|
| lpFirst() | 获取指向 listpack 中第一个 element 的指针 |
| lpLast() | 获取指向 listpack 中最后一个 element 的指针 |
| lpNext() | 这个函数的第二个参数 p,指向了 listpack 中的一个 element,lpNext() 函数返回的是 p 之后的一个 element 的指针 |
| lpPrev() | 返回指向 p 之前的一个 element 的指针 |
| lpSeek() | lpSeek() 函数第二个参数 index 指定了要获取 listpack 的第几个 element。lpSeek() 函数会通过上面四个迭代函数,从 listpack 头部/尾部开始迭代,直到迭代到 index 指定的目标 element 并返回其指针。注意,当 index 为正,则从 listpack 头部开始正向搜索;当 index 为负,则从 listpack 尾部向前反向搜索。 |
| lpGet() | 读取 element 中存储的元素值 |
这个表里面的前五个函数,只需要解析 element 的 encoding-type 和 backlen 两部分,就可以实现指针移动了,没必要解析 data 部分。

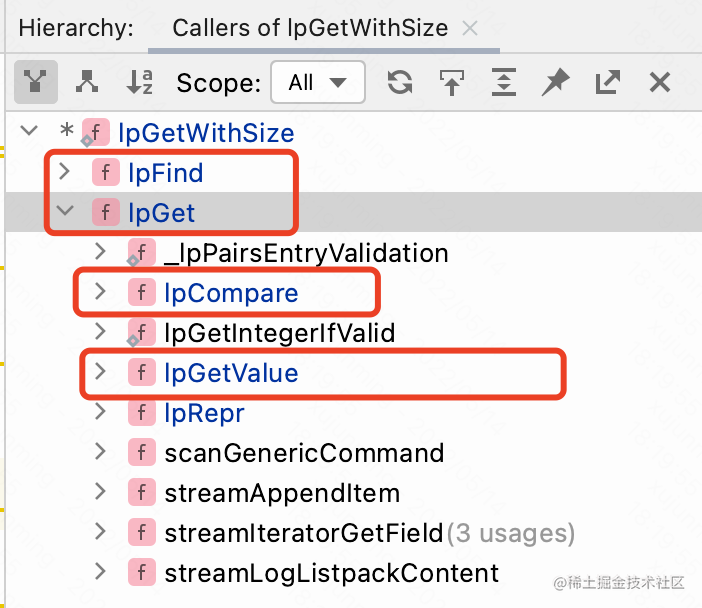

但是,lpGet() 函数,就需要专门解析 data 部分。看下面这个调用关系链,我们发现解析 data 值的函数,底层走的是 lpGetWithSize() 函数。至于 lpGetWithSize() 函数的具体实现,就是根据 encoding-type 编码格式解析 data,该函数的实现就留给你自己分析吧,相信你在读完本讲内容之后,可以轻松读懂该函数,当然也欢迎你在评论区分享看源码时遇到的问题哦。
总结
在这一节中,我们重点介绍了 Redis 5 引入的 listpack 结构,在 Redis 7 中,listpack 已经完全替换了复杂的 ziplist 结构。
- 首先,讲解了 listpack 结构的细节以及其中 element 的编码方式。
- 然后,重点分析了 ziplist 和 listpack 之间的区别,这也是 Redis 放弃 ziplist 的主要原因之一。
- 最后,详细阐述了 listpack 的核心方法,我们可以清晰地感受到,操纵 listpack 的逻辑比操纵 ziplist 的逻辑要简单很多,尤其是没有连锁更新这种复杂的操作存在。
